TRA80 Hochleistungs-Rubidium-Uhr

Hohe Leistung Rubidium-Atomuhren

Die TRA80 ist eine leistungsstarke, kostengünstige Rubidium-Atomuhr mit hoher Stabilität, geringem Phasenrauschen, niedriger Alterungsrate und niedrigem Temperaturkoeffizienten, die 1PPS-Zähmung und 10MHz-Kalibrierung unterstützt, mit Frequenzselbsttest und Autokalibrierung. Sie eignet sich für Zeit-Frequenz-Messstandards, Luft- und Raumfahrt, Flugzeugmessung und -steuerung, Kommunikation, Astronomie, Meteorologie, synchronen Rundfunk, digitales Fernsehen, Einzelfrequenznetz und synchrone Erfassung und andere Szenarien.

TRA80 Hochleistungs-Rubidium-Uhr

Hohe Leistung Rubidium-Atomuhren

Die TRA80 ist eine leistungsstarke, kostengünstige Rubidium-Atomuhr mit hoher Stabilität, geringem Phasenrauschen, niedriger Alterungsrate und niedrigem Temperaturkoeffizienten, die 1PPS-Zähmung und 10MHz-Kalibrierung unterstützt, mit Frequenzselbsttest und Autokalibrierung. Sie eignet sich für Zeit-Frequenz-Messstandards, Luft- und Raumfahrt, Flugzeugmessung und -steuerung, Kommunikation, Astronomie, Meteorologie, synchronen Rundfunk, digitales Fernsehen, Einzelfrequenznetz und synchrone Erfassung und andere Szenarien.

Wichtigste Merkmale

  • Betriebstemperaturbereich -30℃ ~+65℃
  • Kurzfristige Stabilität besser als 5E-12/1s
  • Stabile Leistung bei Raumtemperatur ≤ 15 W
  • Kostengünstig, geringe Alterungsrate, niedrige Temperatur- und Frequenzkoeffizienten
  • Hohe Frequenzstabilität, typisch 1,5E-12/10s
  • Geringes Phasenrauschen, typisch -135dBc/Hz@10Hz
  • Akzeptiert 1PPS-Dämpfung und 10MHz-Kalibrierung
TRA80-Datenblatt

Wichtigste Merkmale

TestaufgabenVoraussetzungTechnische Indikatoren
Ausgangsfrequenz10MHz, 1x Sinuswelle (50Ω, ≥7dBm)
Werksgenauigkeit≤±5×10-¹¹¹
FrequenzkontrolleKontrolle der Spannung0~5V, Gesamtbereich bis ±1,5×10-⁹
BefehlsanpassungNahtloser Einstellbereich von mindestens ±1 x 10-⁶ , Auflösung 6,81 x 10-¹³
SperrzeitInnentemperatur≤5min
100s≤1×10-¹²
1kHz≤-160dBc/Hz
10Hz≤-125dBc/Hz
10s≤3 x 10-¹²
100Hz≤-150dBc/Hz
Phasenrauschen 1Hz≤-90dBc/Hz
10kHz≤-160dBc/Hz
Frequenzstabilität 1s≤5×10-¹²
Frequenzabweichungsrate(eine offizielle) Norm±2 x 10-¹²/Tag, ±5 x 10-¹¹/Monat
FrequenzabweichungsrateFD10±1×10-¹²/Tag, ±3×10-¹¹/Monat
FrequenzabweichungsrateFD5±5 x 10-¹²/Tag, ±1 x 10-¹¹/Monat
Wiederholbarkeit der FrequenzSchaltung 24h±2 x 10-¹¹
TemperaturverhaltenTC3≤3 x 10-¹⁰
TemperaturverhaltenTC1≤1×10-¹⁰
TemperaturverhaltenTC0.5≤5 x 10-¹¹
Oberwelle (Welle mit einer Frequenz, die ein ganzzahliges Vielfaches der Grundwelle ist)Oberwellen ≤ -30dBc, Nebenwellen ≤ -80dBc
Betriebstemperatur Temperatur der Grundplatte-30°C ~ +65°C
Lagertemperatur-40°C ~ +85°C
Stromversorgung ±4%±12V ~ ±15V oder ±24V
Leistung (Output)vorheizen≤45W
Stabil +25°C≤15W
Körpergröße116mm x 79mm x 38mm
Größe der Grundplatte127mm x 93mm
Gewichte<500g
1PPS-Eingang+3V~+5V TTL, Jitter 100ns
1PPS-AusgangSteigende Flanke / fallende Flanke: <10ns, Pulsbreite: 1us~999ms
Zähmende Genauigkeit24 Stunden nach der SynchronisierungZäher Impuls: ±50ns, Zeitgenauigkeit: <1us@24h, Frequenzgenauigkeit: <1×10-¹²@24h

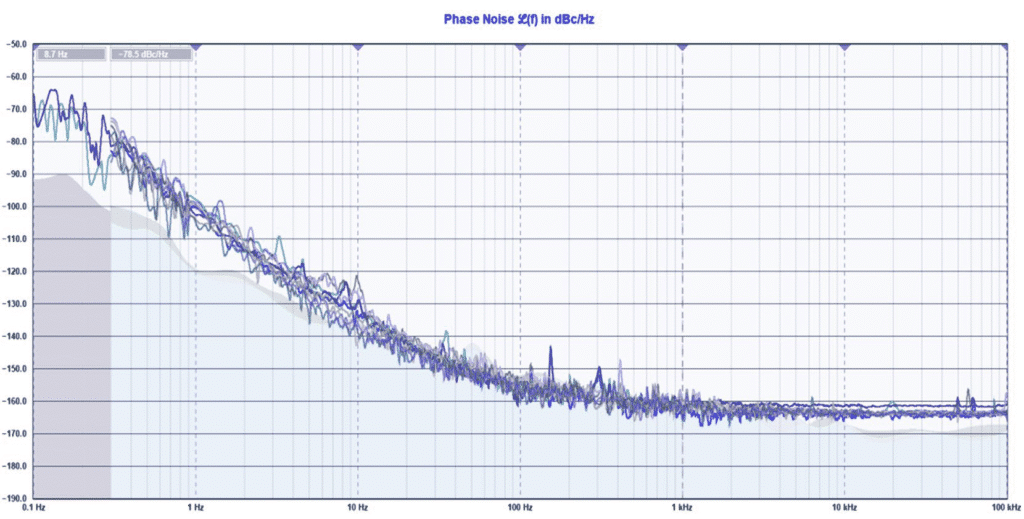

Phasenrauschen Typisch

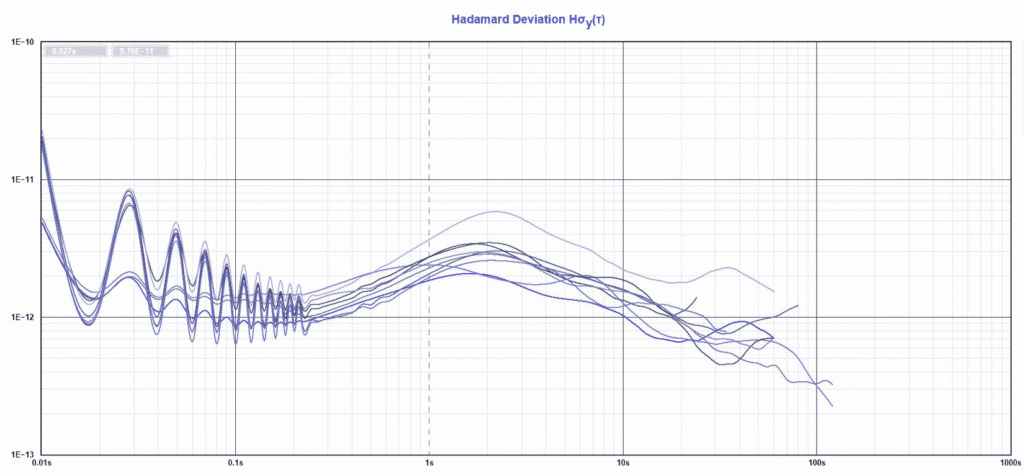

Frequenzstabilität Typisch
