T920 Receptor de satélite de visión común de alta precisión

Receptor multisistema de alta precisión de visión común por satélite

Referencias básicas de sincronización para sistemas nacionales de cronometraje, comparación metrológica e investigación de frecuencias horarias

Soluciones de transferencia horaria por satélite de alta precisión y visión común

El receptor de covisión por satélite de alta precisión T920 recibe simultáneamente señales multisistema de GPS, GLONASS, BeiDou, Galileo, etc., y emite observaciones de código y fase portadora de alta precisión, que cumplen las normas CCTF (2015) y CGGTTS V2E. Es compatible con las tecnologías OSNMA Enhanced Signal Authentication, AIM+ Interference Suppression y APME+ Multi-path Estimation, y puede proporcionar múltiples formatos de datos como RINEX, BINEX, SBF, RTCM y 16 GB de almacenamiento local. Puede emitir señales de referencia de precisión de 1 PPS, 10 MHz, NTP y PTP, y también admite funciones de evaluación y prueba de precisión de PPS, 10 MHz, NTP y PTP. Y a través de la interfaz web para lograr la monitorización remota y configuración.

Campos de aplicación: comparación internacional de la hora, laboratorios de metrología, instituciones científicas y aplicaciones de navegación aumentada.

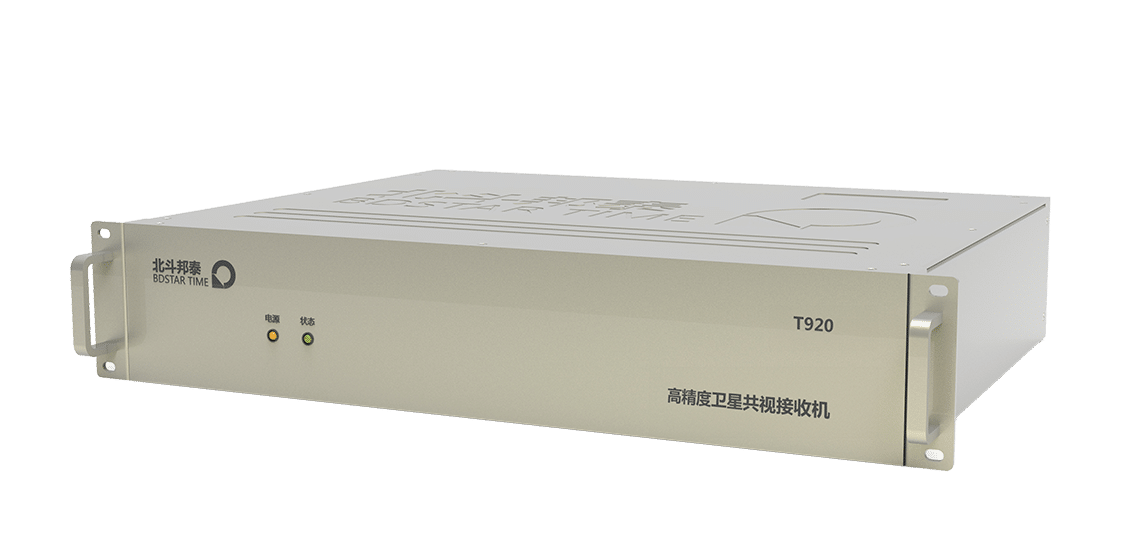

T920 Receptor de satélite de visión común de alta precisión

Características principales

Recepción multibanda completa del sistema de satélites GNSS
Comparación tiempo-frecuencia ultraprecisa conforme a las normas CCTF
Compatible con CGGTTS V2E
Compatible con Galileo OSNMA para mejorar la seguridad de los datos
Las tecnologías AIM+ y APME+ reducen las interferencias y los errores multitrayecto
Control remoto por Internet, diseño robusto para entornos difíciles
Soporta NTP, PTP sincronización de reloj de primera clase y evaluación de detección, calibración

escenario de aplicación

Centro Nacional de Cronometraje

Apoyo a la aplicación del UTC(k)

Envío de los datos de covisión en formato CGGTTS al Bureau International des Poids et Mesures (BIPM)

Construcción de una referencia de diferencia horaria relativa entre múltiples relojes de cesio/hidrógeno

Laboratorio de metrología con sistema de calibración tiempo-frecuencia de alta precisión

Reloj atómico o de cristal altamente estable para experimentos de calibración
. Mantiene la sincronización horaria a nivel de ns con el laboratorio principal
. Genera un informe de diferencias RINEX/CGGTTS/UTC.

Sistema de redundancia de temporización para escenarios de alta seguridad

Evita la redundancia de rutas co-visuales como rutas primarias GNSS
. Puede formar una red de seguridad con PTP, NTP, ePRTC y otros programas<br Acceso a la supervisión de interferencias AIM+, mecanismo de autenticación de señales OSNMA

Proyectos de investigación científica

Garantizar que la referencia temporal de múltiples dispositivos o nodos pueda rastrearse y verificarse
. Proporcionar apoyo de alta precisión para la marca de tiempo y el análisis de paralaje
. Participar en experimentos o simulaciones de precisión de enlaces tiempo-frecuencia.

Indicadores de resultados

módulo funcional	término de parámetro	Indicador/descripción
Tecnología GNSS	canal de seguimiento	544 canales de hardware para el seguimiento simultáneo en doble frecuencia de todas las señales de satélite visibles a las trazas de código P L1 y L2, y de algunas señales CA-P a L2C (GPS)
	Salida de datos de medición	Velocidad de salida de datos de hasta 100 Hz (código, portadora, datos de navegación) característica opcional
	antiinterferencias	Sistema antiinterferencias único para detectar, marcar y mitigar las interferencias fuertes habituales. Se controla la supresión de la señal (jamming) y el spoofing.
	supresión de trayectos múltiples	Estimador multitrayectoria back-end para detectar efectos multitrayectoria en múltiples trayectorias de onda; todos los algoritmos de supresión y evaluación multitrayectoria son de libre configuración.
Formatos de datos admitidos	CGGTTS V2E	Funciona en dispositivos y PC
	RINEX	obs, nav, meteo) V2.x, 3.05, 4.00
	BINEX
	Salidas NMEA V2.30 y V4.10
	Salida RTCM	Compatible con todos los mensajes MSM
	Almacenamiento de datos estándar de 16 GB
	Hasta 48 tareas simultáneas	8 sesiones independientes × 6 formatos de datos
Características de conexión	Entrada de detección	NTP de alta precisión, servicio de sincronización PTP y función de detección y evaluación de entradas
	entrada de referencia
	1 entrada PPS (con detección)
	Múltiples salidas PPS (hasta 100 Hz)
	Salida de referencia de 10 MHz
	4 puertos serie de alta velocidad
	1 puerto de gestión Ethernet (100 Mbps)
	WiFi integrado (802.11 b/g/n)
	1 puerto USB de alta velocidad
	1 puerto USB host para dispositivos de almacenamiento externos
	Soporte de acceso HTTP/HTTPS
	Proporciona una interfaz web avanzada	Permite controlar las autorizaciones y supervisar el estado con una interfaz de usuario web ligera para entornos con poco ancho de banda.
	Servidor FTP integrado, conexión FTP, SFTP, SYNC+, funciones CloudUIT
	Compatibilidad con clientes, servidores y reenviadores NTRIP (v1 y v2)
	Admite protocolos de comunicación entre iguales
Precisión de la medición	ruido portador codificado	0 por diseño
	desviación del código entre frecuencias	< 10 ns
	Desviación del sistema en modo normal	< 2 ns
	medición de códigos	< 0,5 ns
	medición de fase	< 5 ps
	Calibración del retardo PPS	20 ps
	Precisión de medición NTP	50 nos
	Precisión de medición PTP	10 ns
precisión horaria	1 PPS de fluctuación de salida	5 ns
	1 Tiempo de flanco ascendente de la salida PPS	< 2 ns
	Eventos	20 ns
	Precisión de sincronización NTP	50 nos
	Precisión de sincronización PTP	10 ns
	Precisión de sincronización IRIG-B DC	10 ns
