Solución total de servidor horario unificado para el sector médico

Referencia horaria unificada para todo el hospital: sistema de cronometraje de alta fiabilidad y calidad médica

Mediante el diseño de la trazabilidad BeiDou/GPS, la temporización multiprotocolo y la redundancia multinivel, construye un sistema de tiempo unificado informatizado en todo el hospital para garantizar la seguridad, trazabilidad y auditabilidad de los servicios médicos.

Con el profundo avance de la construcción de la tecnología de la información hospitalaria, plataformas empresariales como HIS, EMR, LIS, PACS, sistema de monitorización, sistema de anestesia quirúrgica, etc. dependen en gran medida de marcas de tiempo precisas y uniformes. El tiempo no sólo es la base de la secuencia de los procesos médicos, sino también una base importante para lograr la trazabilidad en los registros médicos electrónicos, los registros de auditoría, los datos de seguimiento, los exámenes de imagen, los sistemas de seguridad, etc.

Sin embargo, las incoherencias horarias son habituales en el funcionamiento real de los hospitales: los distintos servidores y sistemas pueden utilizar fuentes de tiempo diferentes; la hora se desvía entre dispositivos debido a retrasos en la red, ajustes manuales, NTP/PTP no configurados, etc.; y algunos dispositivos antiguos incluso dependen de cristales incorporados para su funcionamiento a largo plazo, donde las desviaciones se acumulan de forma aún más significativa. Estos problemas plantean una serie de riesgos potenciales para los hospitales: estas discrepancias pueden dar lugar a historiales médicos contradictorios, datos de pruebas e imágenes no coincidentes, curvas de monitorización y eventos quirúrgicos desajustados, y dificultades en la localización de fallos y las comprobaciones de auditoría.

Con los claros requisitos de "tiempo unificado y trazabilidad" en normas de cumplimiento como la historia clínica electrónica, la interconexión y la protección de nivel, los hospitales necesitan urgentemente crear un conjunto de Sistema de sincronización horaria independiente, seguro y estable para todo el hospitalpara garantizar la continuidad de la actividad sanitaria, la fiabilidad de los datos y el cumplimiento de las auditorías.

Objetivos generales de construcción

Plazo uniforme para todo el hospital

Todos los sistemas empresariales, servidores, terminales, equipos de control y equipos de imagen comparten la misma fuente de tiempo.

Cumplir los requisitos médicos reglamentarios y de auditoría

Los historiales médicos electrónicos, la interconectividad y la protección del nivel de equivalencia exigen coherencia temporal y trazabilidad.

Gran precisión y escalabilidad

También es compatible con NTP / PTP / 1PPS / IRIG-B para satisfacer diferentes requisitos de servicio, desde milisegundos hasta microsegundos.

Diseño de redundancia múltiple

Las fuentes de tiempo, los dispositivos de cronometraje, los enlaces de red y las políticas de cliente son tolerantes a fallos para garantizar que los servicios no se vean afectados por un único punto de fallo.

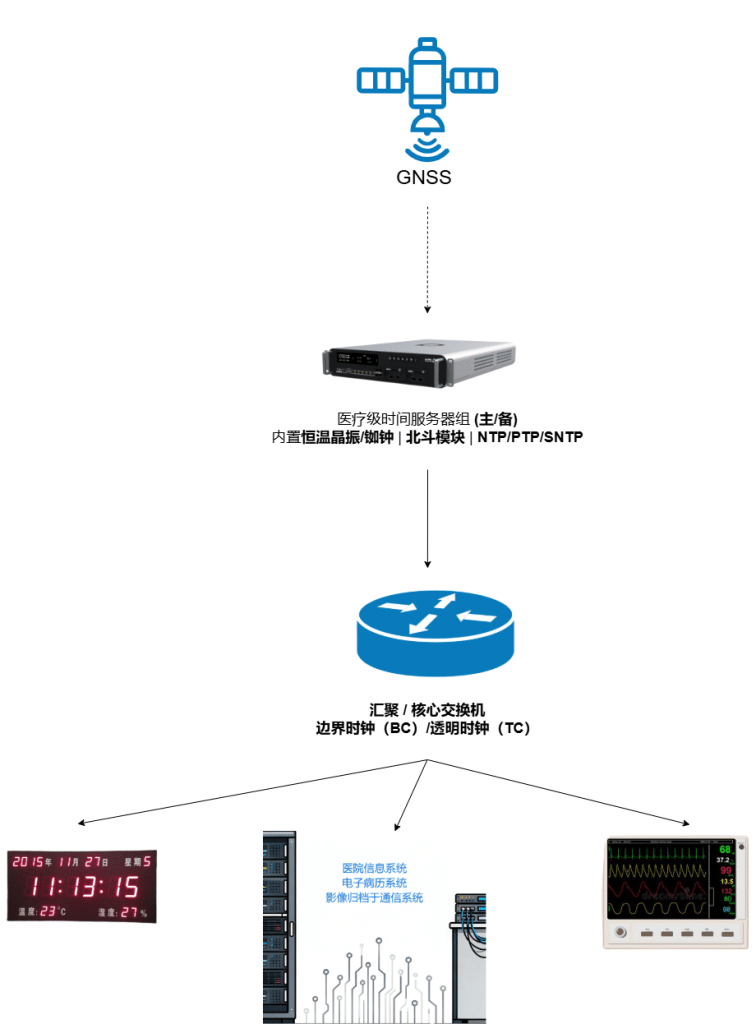

Arquitectura unificada de sistemas de cronometraje para el sector sanitario (Fuente - Web - Fin - Tabla)

1. Fuente de tiempo (fuente)
  • La hora estándar UTC/Pekín se obtiene utilizando el modo dual BeiDou o BeiDou+GPS;

  • El reloj maestro OCXO, de rubidio o de cesio incorporado mantiene la hora con gran precisión durante largos periodos de tiempo en caso de caída de estrella o interferencias.

2. Redes horarias (redes)
  • Instale dos o tres (o más) servidores horarios de calidad médica en la sala de servidores como fuente horaria principal para todo el hospital;

  • Proporciona servicios de autorización NTP, PTP y SNTP a cada segmento de la red;

  • Los grandes hospitales pueden combinar conmutadores de núcleo/agregación habilitados para PTP para construir una arquitectura BC/TC que mejore la precisión y estabilidad de PTP.

3. Terminales de acceso (extremos)
  • Los servidores empresariales como HIS, EMR, LIS, PACS, estaciones de trabajo de diagnóstico por imagen, etc. se sincronizan mediante NTP/Chrony;

  • Los dispositivos médicos, como los monitores Mindray, se cronometran directamente a través de SNTP;

  • Se puede acceder a los dispositivos de escena de alta precisión a través de PTP, 1PPS, IRIG-B, etc.

4. Relojes visuales (tablas)
  • Despliegue sub-relojes en red en zonas como salas, pasillos, puestos de enfermería, quirófanos y servicios de urgencias;

  • Todas las hojas de cálculo se alinean con el tiempo del sistema para garantizar la uniformidad en el tiempo visto por los profesionales sanitarios y los pacientes.

Capacidad de temporización multiprotocolo compatible con dispositivos nuevos y antiguos

En los hospitales, la antigüedad de los equipos es muy variada, coexisten equipos nuevos y antiguos, por lo que el servidor horario debe ser compatible con diversos protocolos e interfaces:

NTP / SNTP
  • Cubre la mayoría de servidores informáticos, PC, sistemas Linux/Windows, impresoras de red y mucho más;
  • SNTP es compatible con los principales monitores, máquinas de anestesia y otros dispositivos de cabecera.
PTP (IEEE 1588)
  • Para escenarios de alta precisión, como audio y vídeo en quirófanos, interconexión de imágenes y plataformas de investigación;
  • Esto puede combinarse con conmutadores que admiten marcas de tiempo por hardware a nivel de microsegundos e incluso nanosegundos.
Serial TOD/ 1PPS / IRIG-B
  • Para grandes equipos antiguos o equipos de investigación, acceso mediante cable/terminal coaxial;
  • Muy resistente a las interferencias y no dependiente de las redes IP.

Tres formas de integrarse en la construcción de hospitales

Proyecto nuevo / ampliado de intelectualización hospitalaria
  • Como dispositivo central del "sistema de reloj unificado para todo el hospital" o "subsistema de sincronización horaria";
  • Se convocaron licitaciones junto con las obras eléctricas débiles, las obras de la sala de ordenadores y el cableado integrado.
Proyecto de actualización/integración de los sistemas de información
  • Como infraestructura de apoyo para las actualizaciones de HIS/EMR/LIS/PACS;
  • Planificación con la plataforma MDI (Medical Device Integration), con la "alineación temporal" como requisito previo para la integración.
  •
Proyectos específicos de sección
  • Los sistemas PTP y de tiempo de alta precisión se despliegan primero localmente en el departamento para satisfacer los escenarios de vídeo quirúrgico de alta definición y monitorización convergente;
  • Después se extenderá gradualmente a todo el hospital para conseguir "un solo equipo, compartido por múltiples departamentos".

Modelos típicos de despliegue

objetivos

  • Servidores de toda la casa,PC, uniformidad de tiempo del equipo clave, control de errores en milisegundos;
  • Elimine los puntos únicos de fallo:: Cuando algún servidor horario se cae o falla la antena, el terminal de servicio conmuta sin sentido y no se produce ningún salto horario;
  • Satisfacer las necesidades básicas de auditoría de historias clínicas electrónicas, conciliación de seguros médicos y seguimiento de registros;
  • Programa Simplicidad, Sección de Información El mantenimiento puede ser realizado por 1 ó 2 personas.

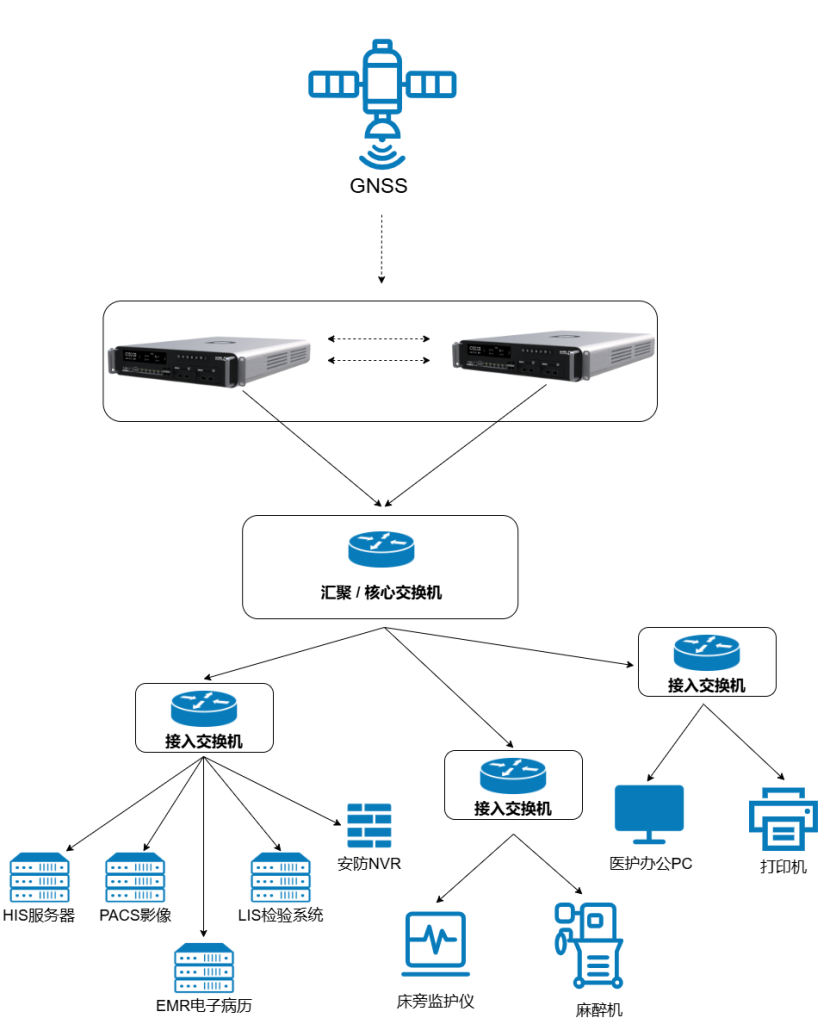

Idea central:

  1. Instalación de 2 unidades en la sala de servidores del centro de datos Servidores de tiempo de calidad médica(ambos activos);
  2. Los dos servidores están conectados a antenas GNSS separadas (se recomienda que estén situadas en lugares separados para protegerlas contra rayos o sombras), que están conectadas al conmutador de núcleo/agregación del hospital como dos fuentes de tiempo separadas de nivel 1 (estrato 1) a continuación;;
  3. Todos los servidores, PCs, plataformas de vídeo en red, NVRs de vigilancia y monitores con SNTP apuntan a las direcciones IP de estos dos servidores al mismo tiempo;
  4. No es necesario cambiar la topología de servicio existente, basta con añadir dos nuevas IP de servicio de tiempo a la red existente.

Utilizando el "algoritmo de selección de reloj" nativo de NTP.

  • Principio:Los clientes NTP (ya sean Windows Time Service o Linux NTPd/Chrony) son inherentemente capaces de manejar múltiples fuentes de tiempo.
  • Ventaja:Cuando rellenamos el cliente con las IP de ambos servidores, el cliente se comunica con ambos al mismo tiempo. Si uno de ellos pierde repentinamente la alimentación o el satélite se bloquea, los algoritmos del cliente se basan en elNivel temporal (estrato)yRetraso responder cantando Jitter Identifica automáticamente la fuente como "no fiable" y la elimina sin problemas, utilizando sólo los datos de otra estación.

Puntos técnicos clave

El propio servidor de relojes T830 debería ser "estable".
  • Exterior: Utilización del satélite Beidou como fuente horaria para garantizar que la hora coincide con la norma nacional;
  • Interno: Con una unidad de cronometraje de cristal de termostato, cuando se pierde la señal del satélite durante un corto periodo de tiempo (por ejemplo, 24 horas), la desviación horaria (deriva) es muy pequeña, básicamente a nivel de microsegundos, y no afecta a los negocios. Si se elige la unidad de cronometraje de especies de rubidio, aunque se pierda la señal del satélite durante unos meses, la desviación de la hora puede ser de microsegundos.
La concurrencia NTP del T830 debería ser adecuada
  • Los hospitales pequeños pueden ser pequeños, pero con los ordenadores, monitores e impresoras de las salas, los clientes NTP pueden contarse fácilmente por cientos;
  • El servidor de tiempo necesita soportar "cientos o miles de dispositivos pidiendo la hora al mismo tiempo sin atascarse" para evitar que el monitor informe del error "servidor de tiempo no encontrado".
Dispositivos SNTP compatibles con T830
  • Algunos monitores y máquinas de anestesia soportan SNTP, sólo tenemos que rellenar la IP del servidor de tiempo en su configuración;
  • El servidor horario es totalmente compatible con las solicitudes SNTP y no requiere adaptación por separado.
El T830 proporciona una interfaz de gestión básica basada en web
  • La Sección de Información puede ver en el navegador el estado actual del bloqueo del satélite, la desviación horaria de cada cliente NTP, el estado del servicio de cronometraje NTP, así como la monitorización general de los recursos del sistema, etc;
  • Compruebe diariamente las "estrellas, desviaciones y servicios" y vea de un vistazo cuándo van mal las cosas.
T830 reservó PTP/interfaz física para la actualización.
  • Aunque los hospitales pequeños no pueden utilizar PTP con precisión de microsegundos, el dispositivo admite interfaces como PTP, 1PPS/IRIG-B, etc. En el futuro, cuando se actualice el centro de diagnóstico por imagen o el quirófano, no será necesario cambiar el servidor de tiempo, y sólo será necesario activar PTP en el lado del nuevo dispositivo.

Etapas de aplicación

Para los hospitales pequeños, recomendamos un "proceso en tres pasos" que pretendeResultados en una semana(desde la preparación del programa hasta la transición a todo el hospital, al ritmo del hospital)

fase preparatoria
  • Determine la ubicación de la sala del servidor de tiempo y la alineación de la antena GNSS (normalmente en el tejado o fuera de la ventana de la sala);
  • Reserve un puerto de servicio y un segmento IP en el conmutador central;
  • La Sección de Información elabora una lista de servidores y sistemas críticos que deben sincronizarse (HIS/EMR/LIS/PACS, etc.).
fase en línea
  • Instale el servidor horario y la antena, complete la depuración de la estrella receptora y confirme que la hora es exacta;
  • Comience configurando NTP en un servidor no central de la empresa para verificar la sincronización;
  • Y luego ampliar gradualmente a HIS, EMR, LIS, PACS, plataforma de monitorización y otros sistemas centrales;
  • Por último, se notificó al departamento que debía realizar el cambio de fuente horaria de algunos ordenadores personales y monitores durante las horas de menor actividad.
Validación y traspaso
  • Compruebe puntualmente la hora de varios servidores y terminales para asegurarse de que las desviaciones con respecto al servidor horario son de milisegundos o submilisegundos;
  • Verifique que el "Tiempo en la orden", el "Tiempo en el cargo" y el "Tiempo en el informe" estén alineados a través del cotejo de registros;
  • Traspaso de la cuenta de gestión web a la Sección de Información, formación sobre cómo comprobar el estado y cómo solucionar el problema de forma sencilla.

Resultados previstos tras la implantación en hospitales pequeños

Los hospitales pequeños pueden notar rápidamente estos cambios tras implantar un servidor horario unificado:

El tiempo de registro "habla con coherencia":Los registros de distintos sistemas pueden visualizarse en orden cronológico, lo que facilita la resolución de problemas y la respuesta a las inspecciones.

Se normalizan las historias clínicas, la facturación y los tiempos de pruebas e imágenes:Los médicos ya no se quejarán de que "el informe sale a las 8:05, pero la orden del médico se emite a las 8:10, lo que lo hace parecer torpe"; y las copias de los historiales médicos emitidas al público también resistirán mejor el escrutinio.

La Sección de Información "asume la culpa" aún menos:Muchos problemas ambiguos (el clínico dice lento, el financiero dice mal) pueden señalarse rápidamente alineando las cadenas de tiempo y registro, y no siempre recaerán en la sección de información.

Reservar espacio para posteriores actualizacionesCuando el hospital desarrolle su actividad y necesite actualizar sus salas inteligentes, quirófanos digitales y consultas remotas, el sistema horario ya habrá sentado las bases y podrá actualizarse sin problemas añadiendo PTP y una pequeña cantidad de equipos a nivel local.

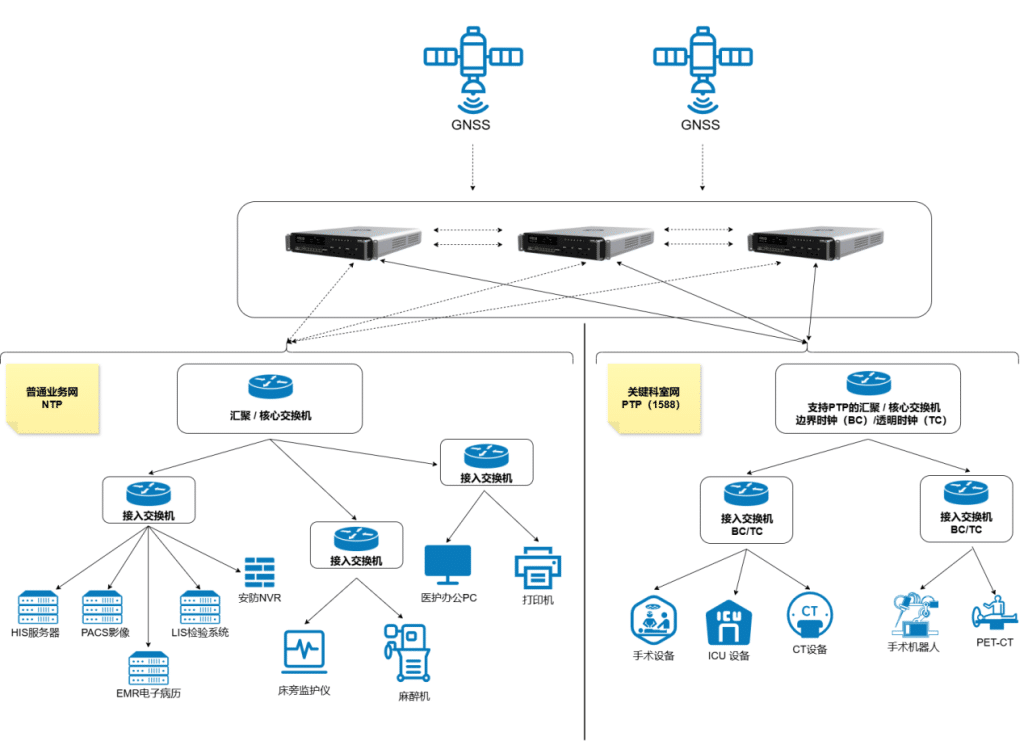

Base NTP + actualizaciones PTP para secciones clave

Recomendamos una estrategia de una sola frase para crear sistemas horarios en hospitales de tamaño medio:

"Los NTP se ponen en marcha en todo el hospital y los PTP se actualizan primero en los departamentos clave".

  • Todos los servidores y terminales comunes del hospital siguen basándose en NTP (similar a un hospital pequeño);
  • derechaClara demanda de alta precisiónPara los departamentos (quirófanos, UCI, centros de diagnóstico por imagen), sobre la base de los servidores de tiempo originales, se activa la capacidad PTP, junto con un pequeño número de conmutadores y dispositivos terminales compatibles con PTP, para aumentar la precisión de milisegundos a microsegundos y nanosegundos.

La ventaja de esto es:

  • Ninguna reconfiguración de la red de "talla única", con una cantidad manejable de modificaciones y riesgos;
  • Las Secciones de Información y Equipamiento pueden poner a prueba el programa en una o dos secciones para que vayan experimentando antes de extenderlo gradualmente a todo el hospital.
  • Se recomienda desplegar la sala de servidores al menos Tres servidores de reloj (tres dispositivos pueden cumplir el número mínimo de requisitos de "rechazo de reloj defectuoso" del algoritmo NTP, lo que mejora enormemente la capacidad antiinterferencias).Apoyo:
    • Cronometraje BeiDou único (modo dual BeiDou+GPS opcional), cristal de temperatura constante incorporado (OCXO)/reloj de Rubidio/Reloj de Cesio para el cronometraje;
    • Salidas simultáneas NTP / PTP, TOD, 1PPS, 10M, IRIG-B y otras fuentes de tiempo;
    • Servicio NTP:Abandonar el modo tradicional de conmutación IP virtual VRRP, adoptar el modoConcurrencia multifuente del lado del clienteConfiguración. Los conmutadores centrales y los servidores empresariales de todo el hospital apuntan a las tres IP del servidor de tiempo al mismo tiempo, y el algoritmo NTP del cliente evalúa y rechaza la fuente con gran desviación en tiempo real, a fin de realizar un blindaje de fallos sin sentido a nivel de milisegundos.
    • Servicio PTP:Activación de IEEE 1588 BMCA (mejor algoritmo de reloj maestro). Los tres dispositivos son candidatos al reloj maestro GM de cada uno, y cuando el satélite del reloj maestro actual no está bloqueado o falla, los conmutadores y terminales de la red cambiarán automáticamente y sin problemas al siguiente reloj óptimo en función de la prioridad y la calidad del reloj, logrando una sucesión sin fisuras a nivel de microsegundos".
  • Los relojes maestros pueden utilizarse como fuentes de tiempo entre sí, y pueden conmutarse o alertarse automáticamente en caso de anomalía.

La gran precisión del PTP depende del soporte de hardware del conmutador (chip IEEE 1588). Teniendo en cuenta el elevado coste y el riesgo de actualizar la red central de todo el hospital, proponemos utilizar elred híbridaEstrategia:

  • Red troncal hospitalaria (capa NTP):Los conmutadores de núcleo y agregación existentes permanecen sin cambios y siguen transportando tráfico NTP para satisfacer la demanda de servidores y terminales 95% (milisegundos) en todo el hospital.
  • Dominio empresarial de alta precisión (capa PTP):Despliegue o mejora en áreas específicas como quirófanos, centros de diagnóstico por imagen, etc.Conmutadores de capa de acceso habilitados para PTP.
    • Opción A (Apalancamiento):Si los conmutadores de agregación existentes no admiten marcas de tiempo de hardware PTP, utilizamos estas regiones de alta precisión como elSilo PTPEl puerto PTP del servidor horario está físicamente conectado directamente al conmutador de área.bypass físicoen la red central para evitar que la congestión en la red central interfiera con la precisión de PTP.
    • Opción B (nueva construcción):En los edificios nuevos, se recomienda procurar apoyo Reloj límite (BC) para el marcado de hardware de enlace completo de extremo a extremo.
  • Sistema de enseñanza/grabación quirúrgica en red totalmente óptica:Configure el cliente PTP para codificadores y cámaras compatibles con el estándar ST 2110 para conseguirsincronización a nivel de tramaSe garantiza que la pantalla de conmutación multicámara no se rasgará ni se oscurecerá;
  • Servidor de plataforma centralizada de tutela:Habilite la función PTP para reducir la fluctuación del reloj y garantizar que los datos de forma de onda de alta frecuencia agregados por varios dispositivos de cabecera tengan una sincronización estrictamente coherente, lo que ayuda a los médicos a realizar análisis de tendencias precisos;
  • Si el equipo de imagen como CT / MR soporta PTP / IRIG-B, se conecta directamente al servidor de tiempo o a la red PTP.

Prioridades y consideraciones para la implantación en hospitales de tamaño medio

El protocolo PTP es extremadamente sensible a las fluctuaciones de la red.
  • Establecer la hora del servidor Puerto de red dedicado PTPSe conecta directamente al conmutador de acceso del quirófano/centro de imagen, formando un enlace físico independiente que no pasa por la concurrida red central del hospital. Es la forma menos costosa y más fiable de conseguir una sincronización de microsegundos.
  • Si debe ir a través de la red troncal, debe configurar todos los conmutadores a lo largo de la ruta para los mensajes PTP (puerto UDP 319/320 o multidifusión de capa 2). Cola QoS de mayor prioridadEsto garantiza que los mensajes de tiempo se pongan en "cola" para su reenvío prioritario, minimizando los retrasos en las colas causados por los conmutadores más antiguos que no admiten PTP.
Colaboración con proveedores de sistemas empresariales
  • Antes del despliegue del sistema horario, se recomienda que la Sección de Información envíe una carta o reunión uniforme para notificar a cada proveedor de sistemas HIS/EMR/LIS/PACS/Handedness/Critical Care:
    • El hospital habilitará un servidor horario interno unificado (dirección IP facilitada);
    • Exija que esta fuente de tiempo se utilice prioritariamente para la posterior actualización, puesta al día y servicio postventa, y cierre la dirección NTP pública codificada en el sistema. Si es posible, sustitúyala por una dirección de nombre de dominio, para que sea más cómodo y fácil modificar el equipo posteriormente.
  • Los sistemas antiguos que requieren cambios de configuración pueden gestionarse de forma centralizada mediante parches de actualización o ventanas de mantenimiento.
Visualización de sub-relojes y secciones
  • Según el Código de Diseño de Edificios para Hospitales Generales y el Código de Diseño Eléctrico para Edificios Médicos, es conveniente instalar sub-relojes en los lugares de registro, consultas externas, carga, zonas de espera, quirófanos y pasillos de las salas.
  • Los hospitales medianos pueden conectar directamente el sub-reloj de red a la red horaria unificada cuando construyan o renueven el proyecto de electricidad débil:
    • Los sub-relojes de los pabellones y pasillos están conectados mediante acceso Ethernet/inalámbrico para recuperar la hora del servidor horario de manera uniforme;
    • En el quirófano hay un reloj de pantalla grande para unificar la hora con el sistema de registro quirúrgico.
Beneficios posteriores a la construcción de hospitales medianos

Para hospitales de tamaño medio, un sistema horario NTP + PTP local puede aportar:

  1. Aumento global del porcentaje de aprobados
    • La coherencia de los registros de auditoría y la trazabilidad temporal de los datos tienen más probabilidades de cumplir las normas en materia de interconectividad y revisión de historias clínicas electrónicas;
  2. "Sincronización audiovisual" en las secciones clave
    • El tiempo de vídeo de la cirugía y los registros de anestesia y datos de monitorización pueden alinearse con precisión para una revisión posterior más clara;
    • Cuando la monitorización multiparamétrica de la UCI se visualiza de forma centralizada, las formas de onda se alinean de modo que "una es rápida y otra lenta" no se produzca con facilidad.
  3. Reducción de la carga de trabajo de operaciones y mantenimiento
    • Existe una interfaz de supervisión unificada (SNMP/API) con alertas de anomalías temporales, en lugar de esperar a que la empresa falle para descubrirlo;
    • Los integradores de sistemas acuden al hospital para realizar actualizaciones, cambiar de servidor, siempre que la especificación para acceder al servidor horario lo permita, sin necesidad de realizar repetidos ajustes manuales de la hora.

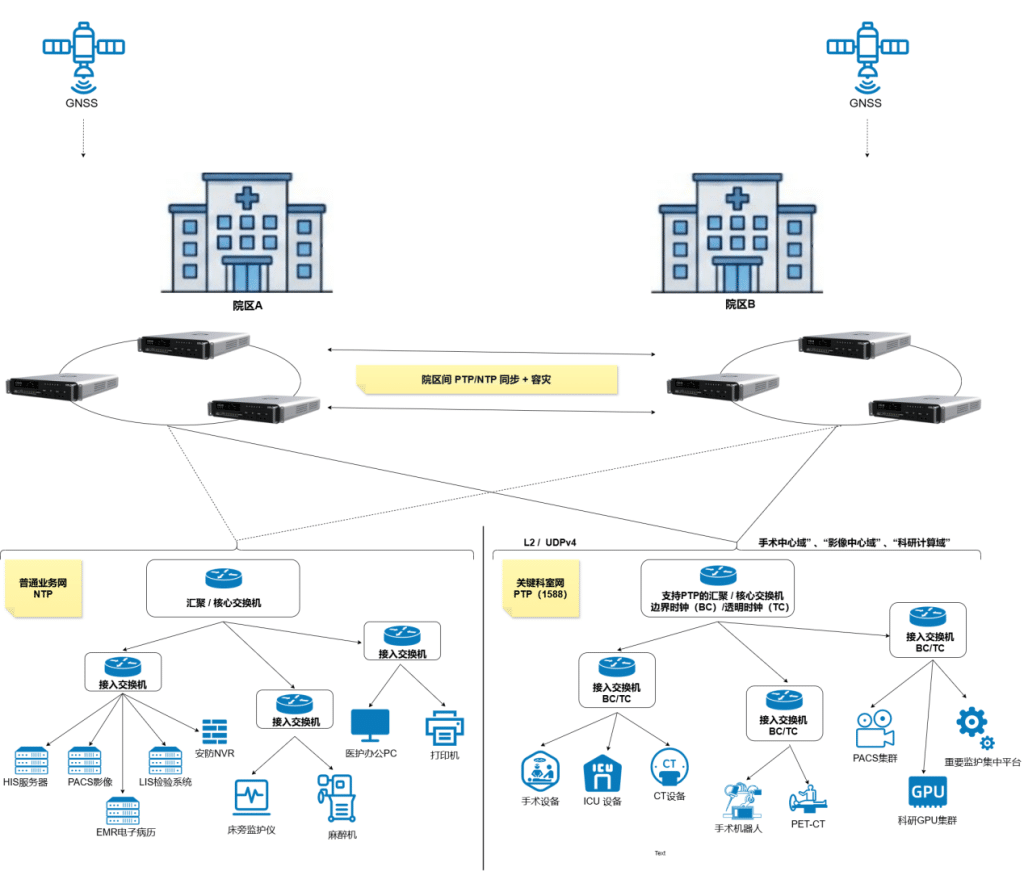

Coexistencia de PTP + NTP a varios niveles, abarcando varios distritos hospitalarios

El sistema de información y la estructura de red de este tipo de hospitales son extremadamente complejos, no basta con "un servidor NTP de intranet", sino que es necesario construirRed horaria jerárquica, multidominio y de alta precisión con capacidad de autorreparación.

  1. Cadena de trazabilidad UTC unificada en todo el hospital: De BeiDou/GPS → Core PTP Master Clock → Boundary Clock/Transparent Clock → Servidores y dispositivos → Audit Log.
  2. Coexistencia de NTP y PTP::
    • El servicio NTP cubre la mayoría de servidores y terminales (simples y compatibles);
    • El servicio PTP cubre dominios críticos que requieren una precisión de microsegundos/nanosegundos.
  3. Sinergia de reloj multicampus y multimaster::
    • Cada campus despliega un reloj maestro PTP local (T-GM), que se obtiene uniformemente del mismo conjunto o del mismo nivel de fuentes GNSS/PRTC, y se respalda mutuamente;
    • La coherencia horaria se mantiene entre hospitales a través de líneas dedicadas o VPN MPLS.
  4. Alta disponibilidad + Visualización de operaciones::
    • Doble reloj maestro, doble fuente de alimentación, doble redundancia de puertos de red;
    • Una completa interfaz de control y una gran pantalla de visualización convierten el tiempo en un recurso observable.
Fuente horaria del satélite BeiDou con capa de reloj maestro modelo T830
Arquitectura redundante multimodo
  • Los clusters de reloj maestro desplegados en cada campus utilizan elEnrutamiento independientePolíticas. Evite el riesgo de un único punto de fallo (como la suplantación de ARP o las tormentas de difusión) con una única IP virtual.
  • La capa de red central establece conexiones de enrutamiento de Capa 3 directamente a varios relojes físicos, lo que garantiza que, aunque falle un conmutador de acceso, los servicios horarios puedan seguir prestándose a través de otros enlaces.
Cronometraje GNSS / BD multicampus
  • Al menos un juego de antena Beidou/GPS + dispositivo de reloj maestro modelo T830 para cada campus;
  • Para emplazamientos importantes, la capacidad ePRTC (Enhanced Timekeeping) puede considerarse reservada para mantener una alta precisión durante largos periodos de tiempo cuando el GNSS sufre interferencias.
Dispositivo de reloj maestro modelo T830 (Clase T-GM)
  • Admite múltiples perfiles PTP (IEEE 1588v2) y puede configurarse para múltiples dominios PTP;
  • También proporciona servicios NTP a dispositivos y sistemas de tiempo que no soportan PTP;
Red PTP Capa de distribución (BC / TC)
Conmutador de núcleo como T-BC (reloj de frontera)
  • Cada conmutador de núcleo de hospital toma la hora PTP del reloj maestro local y se convierte en aguas arriba de las aguas abajo;
  • Reenvía mensajes PTP entre distintas VLAN/subredes al tiempo que corrige su propio tiempo de permanencia.
Conmutador de agregación/acceso como T-TC (reloj transparente)
  • Si se añade una compensación de retardo a los mensajes PTP que se atraviesan a sí mismos, el error global se mantiene en microsegundos o menos;
  • Transparente con respecto a otros mensajes empresariales y no modifica la lógica empresarial existente.
estrategia multidominio
  • Definir distintos números de dominio PTP y prioridades para centros quirúrgicos, centros de diagnóstico por imagen y agrupaciones de investigación;
  • Evitar interferencias entre los distintos ámbitos empresariales, garantizando al mismo tiempo un alto grado de coherencia temporal dentro de sus respectivos dominios.
Capa de terminales y sistemas empresariales
Informática científica / AI
  • El control de nanosegundos se consigue utilizando una tarjeta de red y un cliente PTP que admita la marca de tiempo por hardware;
  • Asegúrese de que los registros de formación, los registros de inferencia y los registros de negocio estén estrictamente alineados en la línea de tiempo, facilitando el ajuste del rendimiento y la localización de problemas.
Equipos médicos de gama alta
  • Acceso directo al tiempo de alta precisión para equipos de imagen, radioterapia, robots quirúrgicos, etc. compatibles con PTP o IRIG-B;
  • Para dispositivos más antiguos que sólo soportan NTP / SNTP, utilice la función NTP del servidor de reloj para la compatibilidad.
Ámbito tradicional de los sistemas de información
  • HIS / EMR / LIS / PACS / Anestesia manual y otros sistemas siguen dominados por NTP;
  • Los registros de la base de datos y de la aplicación, combinados con la sincronización precisa del dominio PTP, establecen laCronología integrada en todos los sistemas.
Escenas típicas de aterrizaje en grandes hospitales
Escenario 1: "caja negra" de quirófano
  • Hay puntos clave como la admisión del paciente, la inducción de la anestesia, el desollado, las operaciones críticas y la parada final:
    • La hora del suceso registrada por el sistema de anestesia quirúrgica;
    • Formas de onda y tiempos de alarma del monitor;
    • Hora de la grabación quirúrgica;
    • La hora que aparece en la pantalla electrónica a la entrada del quirófano.
  • Con el Sistema de Tiempos Unificados, estos tiempos están perfectamente alineados y, en caso de accidente quirúrgico o litigio, el hospital puede proporcionar una cronología completa y creíble y mejorar su capacidad para probar su caso.
Escenario 2: Centro de diagnóstico por imagen + Plataforma regional de diagnóstico por imagen
  • Todos nuestros equipos de TC / RM / RD / DSA e imágenes PACS utilizan un tiempo uniforme;
  • Al intercambiar imágenes con hospitales superiores o plataformas regionales de diagnóstico por imagen, el tiempo de examen, el tiempo de lectura y el tiempo de teleconsulta son coherentes;
  • Es propicio para reflejar la "trazabilidad, compartibilidad y reutilización de datos" en la evaluación de la interoperabilidad.
Escenario 3: Plataforma de investigación e IA
  • Cuando los hospitales construyan sus propias plataformas informáticas de investigación y de IA (por ejemplo, IA de imágenes, IA de patología, entrenamiento de grandes modelos en el hospital):
    • La hora unificada garantiza la coherencia de las marcas de tiempo en las distintas fuentes de datos (HIS, EMR, exámenes, procedimientos, seguimientos);
    • Los registros de entrenamiento de modelos, los registros de inferencia y los eventos de datos fuente pueden tener una correspondencia uno a uno, lo que resulta conveniente para la reproducción científica y la auditoría.

Diseño de operaciones y seguimiento: hacer el tiempo "visible y manejable"

Para la Sección de Informática, el sistema horario no es una caja negra que pueda instalarse y olvidarse, sino una infraestructura que debe integrarse en el sistema de funcionamiento y mantenimiento diario.

Estado de sincronización del satélite
  • Número de satélites visibles/bloqueados (pantalla Beidou/GPS);
  • Desviación UTC actual, alarma de cortocircuito/rotura de antena.
estado del servicio de cronometraje
  • Salud del proceso del servicio NTP, volumen de peticiones, número de clientes;
  • Estado de la instancia PTP (número de dominio, nivel, situación de conmutación maestro/standby), perfiles de desviación y jitter.
Estado de los recursos del dispositivo
  • Uso de CPU, memoria y almacenamiento;
  • Si el estado Holdover está activado.
Alarmas y registros
  • Alarma de desviación temporal por encima del umbral (por ejemplo, fluctuación anormal a una hora determinada);
  • Pérdida de estrellas GNSS, conmutación, fallo de antena;
  • Conmutación maestro-espera, reinicio, cambios de configuración.

Recomendaciones sobre contratación y construcción

¿Por qué tengo que crear mi propio servidor horario en lugar de seguir utilizando el NTP público?

  • requisito de conformidad::
    • Sistemas como la historia clínica electrónica, la interconectividad y la gestión de seguros sanitarios requieren registros cronológicos completos y creíbles de las operaciones de datos;
    • Con el NTP público, el hospital no tiene control sobre su estabilidad y no puede ser considerado legalmente responsable de la exactitud de su sincronización.
  • requisito de seguridad::
    • Igualdad de protección 0 hace hincapié en la protección de los límites internos y externos de la red y en la exposición mínima, y la red principal de la empresa no es adecuada para la conexión externa a largo plazo con la fuente de tiempo de la red pública;
    • El sistema de horarios autoconstruido puede funcionar en bucle cerrado en la intranet.
  • continuidad de las actividades::
    • El hospital no puede hacer nada cuando se interrumpe el NTP público o aumenta la desviación;
    • Los sistemas autoconstruidos pueden ser redundantes en múltiples fuentes y salas de servidores, y puedes solucionar y arreglar los problemas tú mismo.

Las entradas incluyen principalmente:

  • Equipos servidores de tiempo (2 para hospitales pequeños, 2 para hospitales medianos y grandes según el distrito hospitalario);
  • Fijación de la antena GNSS y alineación del roscado del alimentador (cable coaxial);
  • Incrementos de conmutadores habilitados para PTP (sólo dominios críticos);

Resultados y beneficios:

  • Reducción de riesgos
    • En los litigios médicos, la cadena de pruebas temporales es más completa, lo que reduce la pasividad provocada por el "tiempo récord desordenado";
    • Las auditorías, las inspecciones y los controles de vuelo son más fáciles de aprobar cuando los registros y los horarios coinciden.
  • Aumento de la eficiencia
    • Solución de problemas más rápida: los registros pueden encadenarse a lo largo del tiempo, en lugar de consultar tablas separadas;
    • El análisis de datos y los proyectos de investigación entre sistemas y divisiones son más fluidos.
  • Desarrollo sostenible
    • Construir por adelantado los "cimientos temporales" de las futuras mejoras digitales (salas inteligentes, mejoras de los quirófanos, teleconsulta, plataformas de investigación), evitando la necesidad de reconstruir las capas subyacentes en el futuro.

Preguntas más frecuentes (FAQ)

¿Por qué necesitamos un servidor horario especializado cuando nuestros hospitales pueden mirar la hora ahora?

Hoy en día, la mayor parte del tiempo viene de sus propios ordenadores, el equipo viene con la mesa, quién es rápido y quién es lento a nadie le importa. Cuando algo va realmente mal, como una disputa médica o una auditoría, se comprueba que "el reloj de cada uno es diferente". El papel del servidor de tiempo es permitir que el hospital de "cada uno mira a su propia mesa" a "todas las personas de manera uniforme mirar a la misma mesa", y el tiempo de esta mesa tiene un satélite y un equipo especial "respaldo ".

 PTP se utiliza en dos tipos principales de escenarios:

  • Quirófanos digitales conforme a las nuevas normas:Si su nuevo edificio incorpora una solución de transmisión de vídeo 4K basada en IP, como la ST 2110, PTP es una infraestructura imprescindible.
  • Recogida de datos científicos de gran valor:Por ejemplo, un centro de datos de cuidados intensivos de la UCI que necesite realizar un entrenamiento multimodal de IA.

Nuestra recomendación es que NTP es suficiente para el negocio en general, y que la capacidad PTP debería estar pre-construida para áreas que impliquen "streaming de vídeo" e "investigación de big data".

No es necesario en absoluto, ni se recomienda. Seguimosel principio de los veintiocho (en economía)::

  • Áreas de uso general (oficina, clínica, enfermería) para 80%:Siga utilizando el protocolo NTP con su equipo de red existente. no hay requisitos especiales para NTP en el conmutador y su equipo antiguo es totalmente compatible.
  • Áreas críticas de 20% (quirófanos, plataformas de investigación):Si estas áreas requieren una precisión de microsegundos y los conmutadores existentes no admiten la función de hardware PTP, tenemos dos opciones de bajo coste:
    1. Modo PTP por software:Ejecutando PTP en switches no soportados, la precisión es inferior a microsegundos, pero aún mejor que NTP (alrededor de 10-100 microsegundos), y en enlaces troncales no centrales, utilizando el modo PTP por software se puede conseguirSubmilisegundos (cientos de microsegundos)La sincronización es suficiente para las necesidades generales de audio y vídeo HD sin necesidad de sustituir el hardware.
    2. Reequipamiento parcial:Sólo en la parte superior de estos armarios para agregar un pequeño interruptor de acceso PTP (el costo es muy bajo), para construir una pequeña "isla de tiempo de alta precisión", no es necesario mover toda la red troncal del hospital.

La idea general esCompatible con el stock y cuidando el incrementoevolución gradual.

En absoluto, sino más bien más estable.El modo convencional "maestro-espera" (VIP) suele provocar "saltos" de tiempo o breves interrupciones en el momento de la conmutación. Nosotros utilizamos unVarias máquinas en paraleloModo:

  • Omnisciente terminal:Los equipos y servidores críticos del hospital estarán en comunicación con todos los servidores horarios al mismo tiempo.
  • Preferencias automáticas:El algoritmo interno del dispositivo compara la calidad de varias fuentes de tiempo en tiempo real. Si uno de los servidores presenta una desviación en el tiempo debido a interferencias del satélite (Stratum grande) o está completamente caído, el dispositivo final **"lo ignora suavemente "** y sigue utilizando otros servidores normales.
  • Transición fluida:Todo el proceso es completamente transparente para la aplicación empresarial, no hay "acción de cambio", lo que elimina el riesgo de "shock de cambio".

En pocas palabras, proporciona un "calendario fiable" para estos esfuerzos.

  • La especificación de la HCE exige que todas las operaciones lleven un sello de tiempo preciso;
  • Equipoise 0 Énfasis en la auditoría de registros, seguimiento de eventos, necesidad de coherencia temporal;
  • La evaluación de la interoperabilidad exige que los datos sean conciliables y reproducibles en los distintos sistemas de manera uniforme.

Sin un tiempo unificado, éstos sólo pueden "alcanzar la norma sobre el papel"; con un tiempo unificado, podemos realmente "decir claramente, a la derecha, averiguar".

Carrito de compra
Scroll al inicio
