FT91 高性能周波数安定性テスター

周波数安定性試験機

FT91は、高性能原子時計試験用に特別に設計された高性能周波数コンパレータです。 1～30MHzの任意の周波数で測定が可能で、さらに10MHzで1.2×10-13までの安定度を有し、モジュール内に高性能特殊クロックを内蔵しているため、被試験信号と標準信号との間に周波数差があっても測定性能に影響を与えません。
<br 適応分野：測定部門、水晶振動子製造工場、科学研究機関、時間・周波数企業、大学など。

主な特徴

1.2×10-13/1S、2×10-15/1000Sの低バックグラウンド
測定入力周波数1～30MHz、標準入力周波数10MHz
測定周波数の高速決定、測定の自動開始
バッチテストシステムは、特定のハードウェアとソフトウェアで形成することができる。

主な特徴

パフォーマンス指標
標準入力周波数	1ウェイ10MHz
標準入力電力範囲	5dBm~15dBm
標準入力精度	±5 x 10-⁷
測定入力周波数	1ウェイ 1MHz~30MHz
測定入力電力範囲	5dBm~7dBm
自動ロック時間	< 5s
周波数安定度の追加（10 MHz）
	1s	≤ 2 x 10-¹³
	1000s	≤ 3 x 10-¹⁵
動作温度	-20°C ~ +70°C
電源	+12V ~ +15V
アンプ	≤ 0.5A

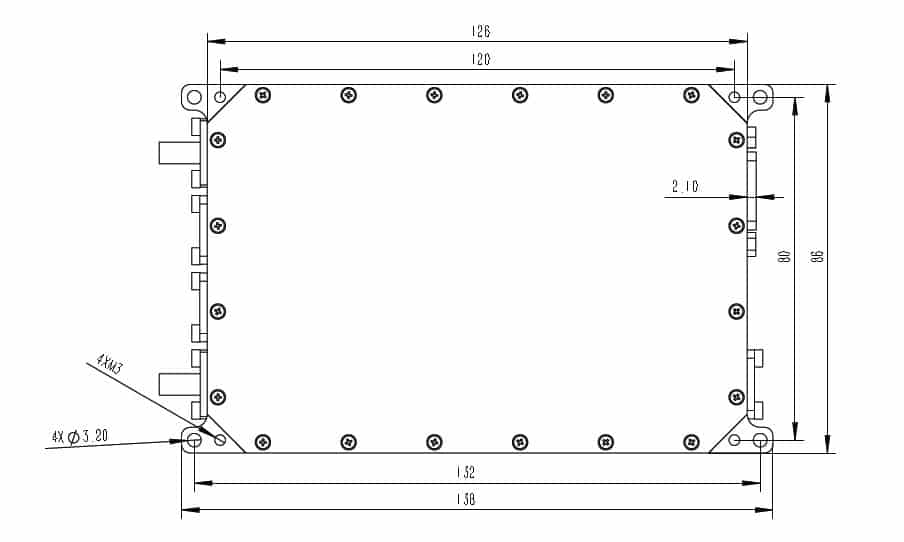

ボディサイズ	126mm×86mm×19mm

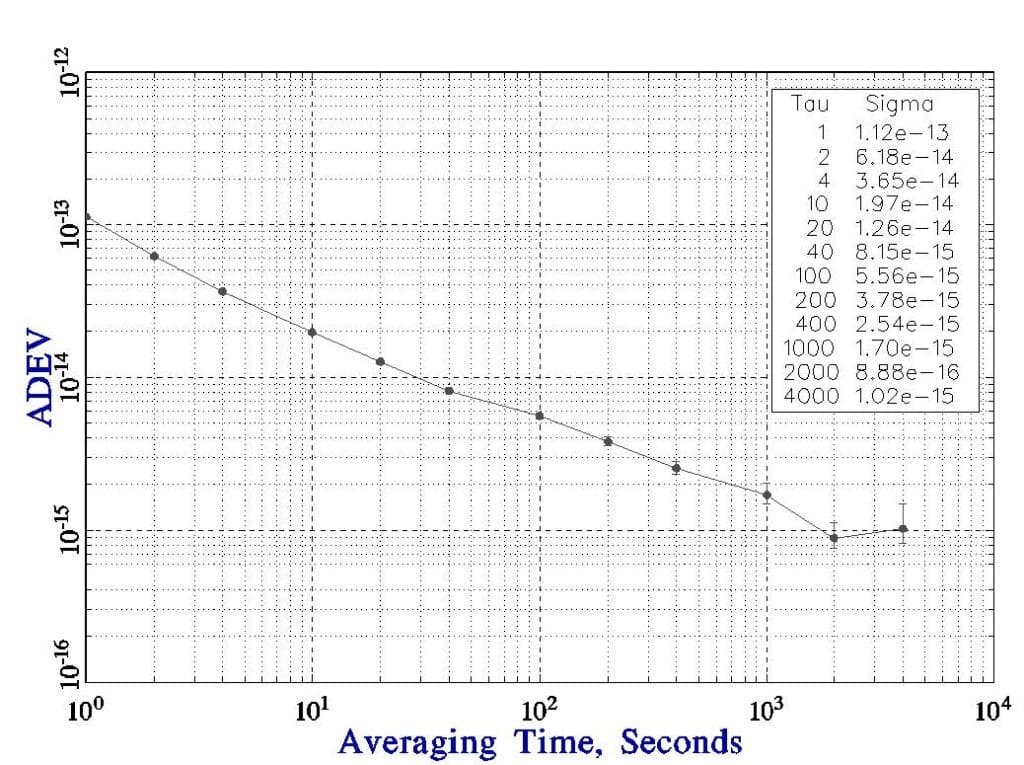

典型的な曲線

DSUB9 ピン定義：
1：グラウンド
2: N/C
3: RS232-TX
4: RS232-RX
5: ロックの指示
6: 電源 +12~+15V
7: N/C
8：グラウンド
9: N/C
