T400-LFM RF絶縁アンプ

T400-LFM RFアイソレーションアンプは、100dBまでのアイソレーション、水素クロックとセシウムクロックの性能のための付加的な位相ノイズと周波数安定性、北斗Bontec標準パッケージと標準インターフェイスを備えたワンポイントファイブの低消費電力高性能アイソレーションアンプで、統合が容易なスタックマウントを含む様々な実装形態にすることができます。適用分野:レーダー、通信、測定と校正、天文学、電子対策、航空宇宙測定と制御。

主な特徴

  • 低い付加位相ノイズ -140dBc@1Hz
  • 100dB絶縁の1入力5出力
  • 10MHz用に最適化
  • +12~+15VDC電源

主な特徴

フォームパラメータ用語数値/記述
頻度10MHz
ゲイン0±2dB
入力パワー1本道0~15dBm
分離度100dB
周波数安定度の追加1s≤ 3 x 10-¹⁴
1000s≤ 5 x 10-¹⁶
追加の位相ノイズ1Hz≤ -140dBc/Hz
10Hz≤ -150dBc/Hz
100Hz≤ -155dBc/Hz
1KHz≤ -165dBc/Hz
10KHz≤ -165dBc/Hz
動作温度-20°C ~ +70°C
保存温度40°C ~ +85°C
電源±4%+12V ~ +15V
出力≤ 3W

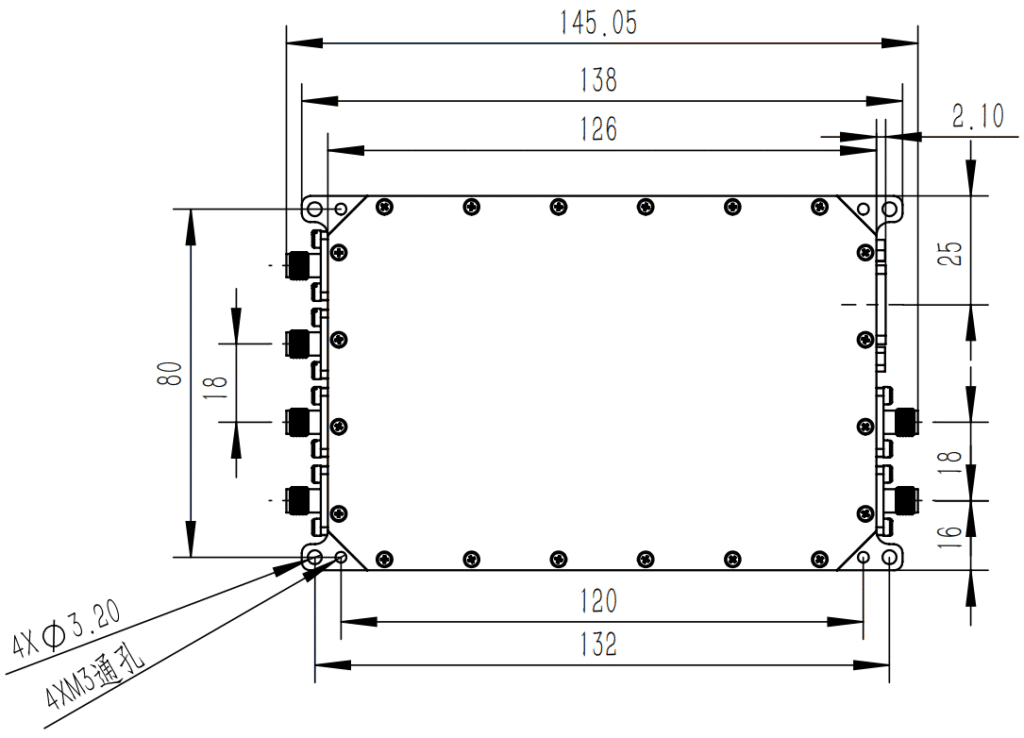

全体寸法ボディサイズ126mm×86mm×19mm
ウェイト< 300g

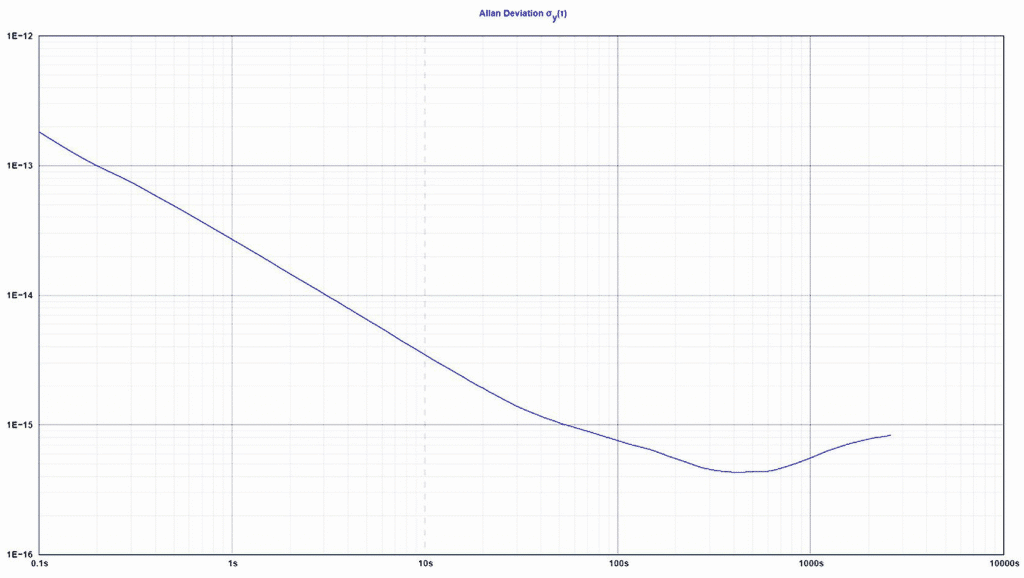

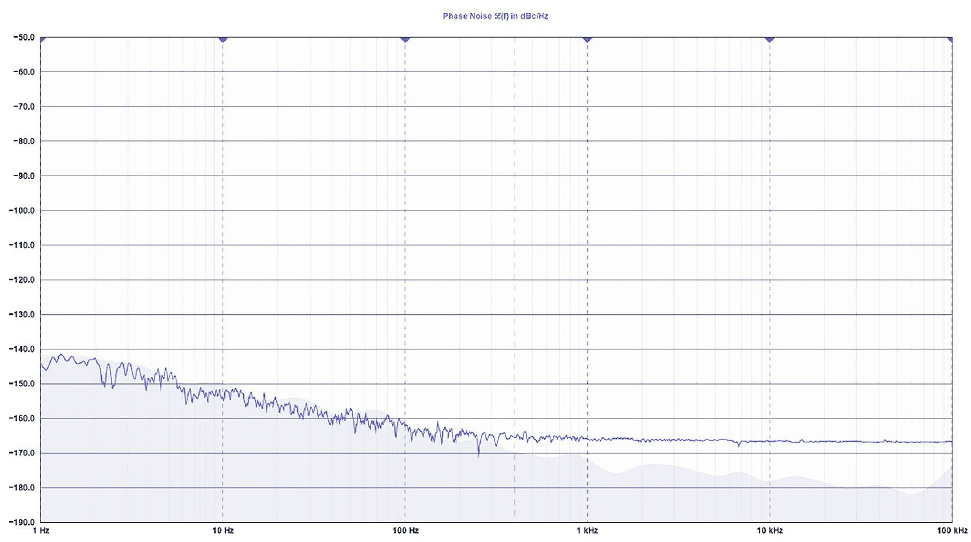

典型的な曲線

インターフェース定義(DSUB9、ピン):
PIN1: グランド
PIN6: 電源 +12~+15V
その他:内部テスト、配線なし
