TFD10-5 低位相ノイズ分周器

TFD10-5低雑音分周器は、独自の分周器と低雑音信号分配器を内蔵した超低位相雑音分周器で、5Mと1Mの各2出力を備えており、水素クロック、セシウムクロックなどの高安定10MHz信号の分周に適しています。このクロスオーバーは北斗凡特の標準パッケージとインターフェイスを採用しており、様々な取り付けが可能です。

応用分野：レーダー、通信、計測・校正、天文学、電子対策、航空宇宙計測・制御。

TFD10-5 低位相ノイズ分周器

主な特徴

1 x 10MHz入力
5MHzと1MHzの2つの正弦波出力
超低位相ノイズ <-135dBc/Hz@1Hz
+12~+15VDC電源

主な特徴

フォーム	パラメータ用語	数値/記述
入力周波数		10MHz
		+5 ~ +13dBm
出力周波数		5MHzおよび1MHz各2、50Ω、≥ 8dBm
周波数安定度の追加	1s	≤ 5 x 10-¹⁴
	1000s	≤ 8 x 10-¹⁵
追加の位相ノイズ	1Hz	≤ -135dBc/Hz
	10Hz	≤ -145dBc/Hz
	100Hz	≤ -155dBc/Hz
	1kHz	≤ -163dBc/Hz
	10kHz	≤ -165dBc/Hz
ハーモニックノイズ		高調波≦-30dBc、スプリアス≦-80dBc
動作温度	ベースプレート温度	-20°C ~ +70°C
保存温度		-40°C ~ +85°C
電源	±4%	+12V ~ +15V
出力		≤ 3W
ウェイト		≤ 300g

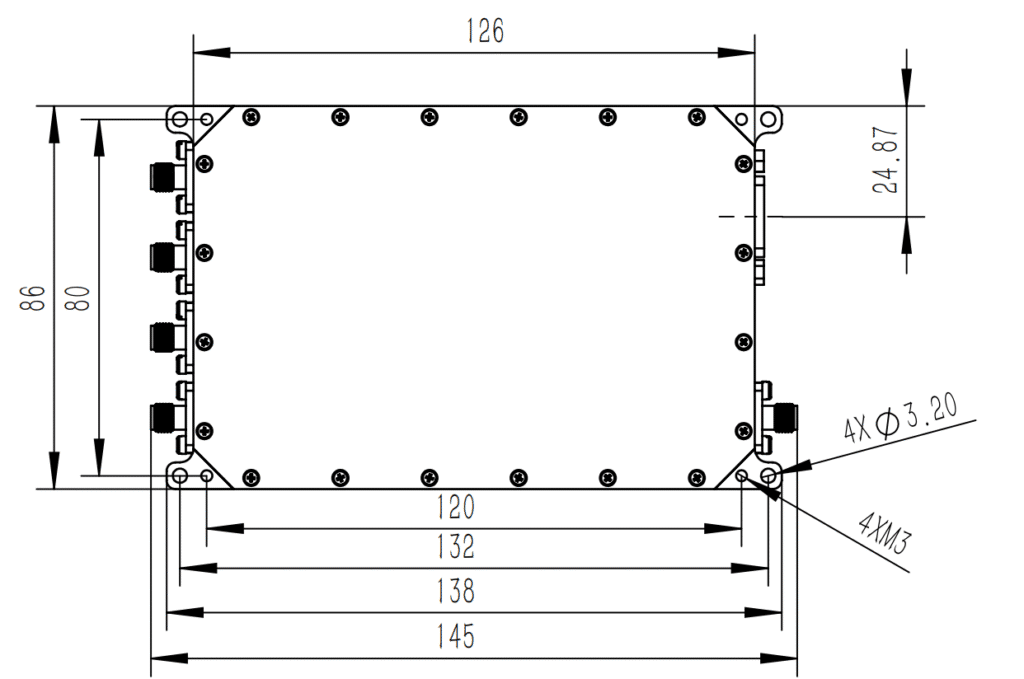

全体寸法	ボディサイズ	126mm × 86mm × 19mm
	最大サイズ	138mm × 86mm × 19mm

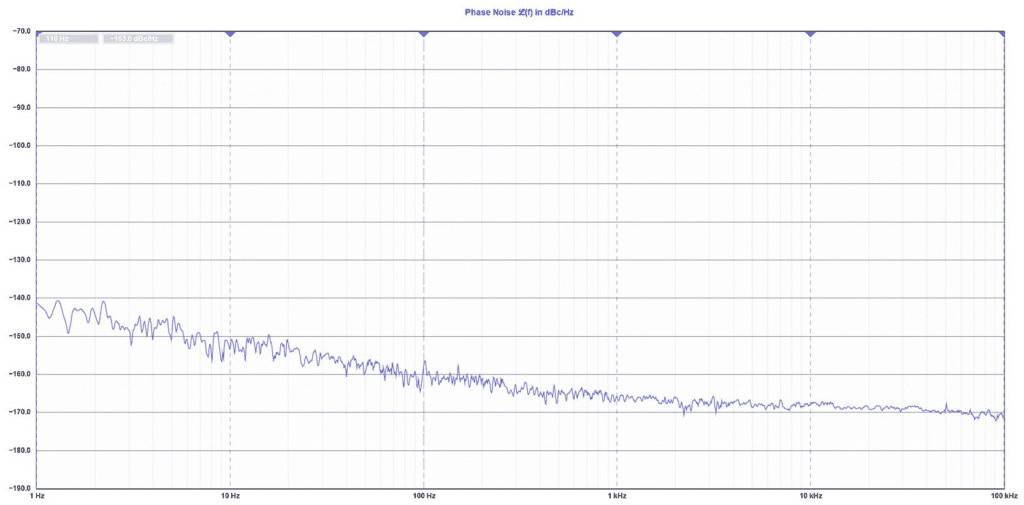

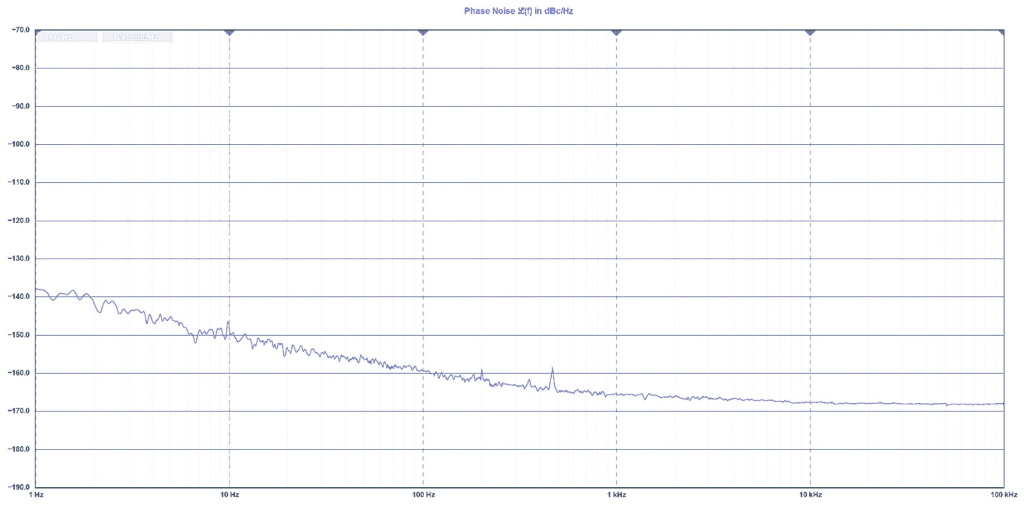

典型的な曲線

インターフェース定義（DSUB9、ピン）：
PIN1: グランド
PIN6: 電源 +12~+15V
その他：内部テスト、配線なし
