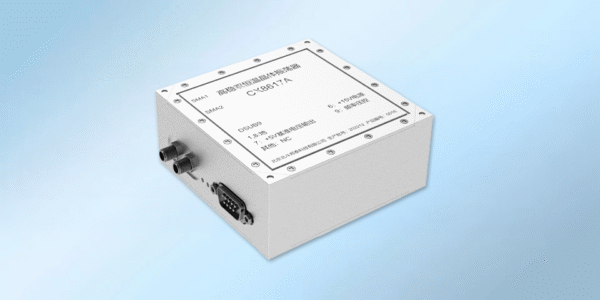

CX8617A高稳双恒温晶体振荡器

高稳双恒温晶体振荡器

CX8617A 是双恒温低相噪晶振，拥有优良的相噪性能和频率稳
定度，并且具有良好的环境适应性，在桌面环境即可得到标称
指标。

CX8617A高稳双恒温晶体振荡器

高稳双恒温晶体振荡器

CX8617A 是双恒温低相噪晶振，拥有优良的相噪性能和频率稳
定度，并且具有良好的环境适应性，在桌面环境即可得到标称
指标。

主要特性

  • 近端相噪最低至-125dBc/Hz@1Hz
  • 稳定度可达1.5E-13/1s，5E-13/100s
  • +15VDC 供电
CX8617A数据手册

主要特性

测试项目技术指标
输出频率标准配置10MHz
标准选件A1*选件A2*选件A3*
频率稳定度1s@10MHz≦5×10⁻¹³≦3×10⁻¹³≦1.5×10⁻¹³≦1.2×10⁻¹³
10s@10MHz≦5×10⁻¹³≦3×10⁻¹³≦2×10⁻¹³≦2×10⁻¹³
100s@10MHz≦5×10⁻¹³≦5×10⁻¹³≦5×10⁻¹³≦5×10⁻¹³
相位噪声dBc/Hz标准选件B1*选件B2*选件B3*
1Hz*≦-120≦-122≦-124≦-125
10Hz≦-143≦-145≦-147≦-148
100Hz≦-155≦-155≦-155≦-155
1kHz≦-160≦-160≦-160≦-160
10kHz≦-160≦-160≦-160≦-160
100kHz≦-160≦-160≦-160≦-160
老化率(连续老化30d后测量)标准选项C1
1天≦5×10⁻¹⁰≦3×10⁻¹⁰
1月≦5×10⁻⁹
第1年≦5×10⁻⁸
10年≦2.5×10⁻⁷
频率控制压控电压范围0~5V，正斜率
频率调节范围±1×10⁻⁷
波形正弦波
输出功率>5dBm
输出阻抗50Ω
谐波<-40dBc
杂波<-80dBc
工作温度-5℃~+55℃
存储温度-40℃~+85℃
电源+12~15VDC
电流≦1.6A
外形尺寸86mm×86mm×37mm

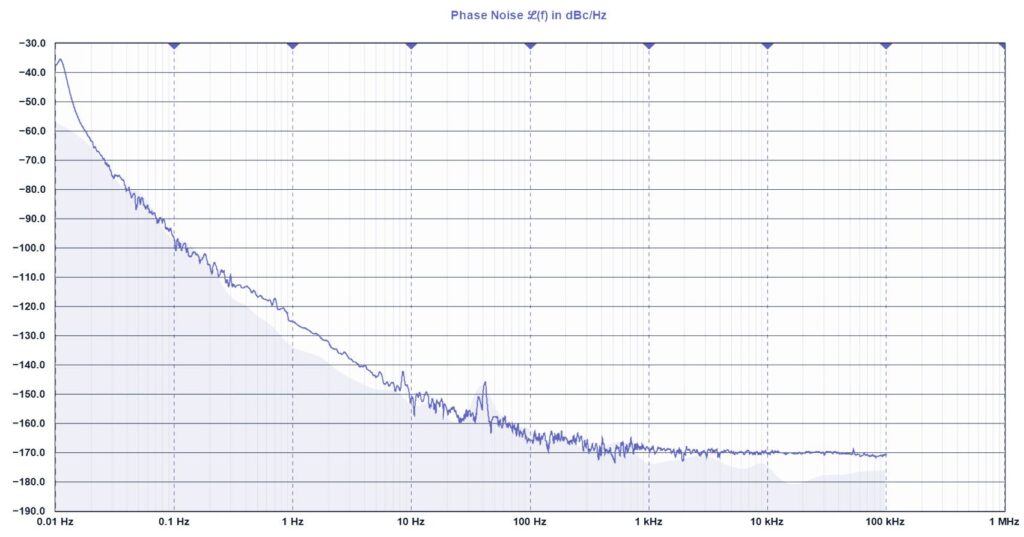

相位噪声典型值

频率稳定度典型值
