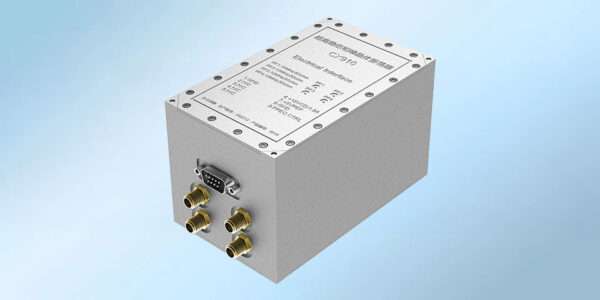

CX910 超高稳低相噪晶体振荡器

了解我们的超高稳低相噪晶体振荡器

CX910是一款4路输出的双恒温高稳晶振，采用SC切高精度晶体与定制低噪振荡电路，配备纯铜控温系统。相噪达-126dBc/Hz@1Hz，内部独立稳压与分离控温设计，有效降低干扰。多级线性稳压器将核心电源噪声压至nV级，显著提升10MHz输出的相噪与短稳性能。适用于雷达、电子对抗、航天测控及相噪测量标准场景。

CX910 超高稳低相噪晶体振荡器

了解我们的超高稳低相噪晶体振荡器

CX910是一款4路输出的双恒温高稳晶振，采用SC切高精度晶体与定制低噪振荡电路，配备纯铜控温系统。相噪达-126dBc/Hz@1Hz，内部独立稳压与分离控温设计，有效降低干扰。多级线性稳压器将核心电源噪声压至nV级，显著提升10MHz输出的相噪与短稳性能。适用于雷达、电子对抗、航天测控及相噪测量标准场景。

主要特性

  • 近端相噪最低至 -126dBc/Hz@1Hz
  • 稳定度可达 1.2E-13/1s，3E-13/100s
  • 4 路低噪声高隔离度输出





CX5228A 高稳低相噪晶体振荡器手册

主要特性

测试项目条件技术指标
输出频率标准配置10MHz
频率稳定度（1s@10MHz）标准≤5×10⁻¹³
频率稳定度（1s@10MHz）选件 A1≤2×10⁻¹³
频率稳定度（1s@10MHz）选件 A2≤1.2×10⁻¹³
频率稳定度（1s@10MHz）选件 A3≤1.1×10⁻¹³
频率稳定度（10s@10MHz）标准：≤5×10⁻¹³；A1：≤3×10⁻¹³；A2/A3：≤2×10⁻¹³
频率稳定度（100s@10MHz）全部选项：≤5×10⁻¹³
相位噪声（1Hz）标准：≤-120；B1：≤-123；B2：-125；B3：-126 dBc/Hz
相位噪声（10Hz）标准：≤-143；B1：≤-145；B2：≤-147；B3：≤-148 dBc/Hz
相位噪声（100Hz）≤-155 dBc/Hz（全部选项）
相位噪声（1kHz）≤-160 dBc/Hz（全部选项）
相位噪声（10kHz）≤-163 dBc/Hz（全部选项）
相位噪声（100kHz）≤-163 dBc/Hz（全部选项）
老化率（1天）标准：≤3×10⁻¹⁰；选项C1：≤1×10⁻¹⁰
老化率（1月）≤3×10⁻⁹
老化率（1年）≤3×10⁻⁸
老化率（10年）≤2.5×10⁻⁷
频率控制压控电压范围0~5V，正斜率
频率控制调节范围≥±1×10⁻⁷
波形正弦波
输出功率≥7dBm
输出阻抗50Ω
谐波≤-40dBc
杂波≤-80dBc
工作温度0℃~+40℃
存储温度-55℃~+125℃
电源电流+14~18VDC，电流≤1.5A

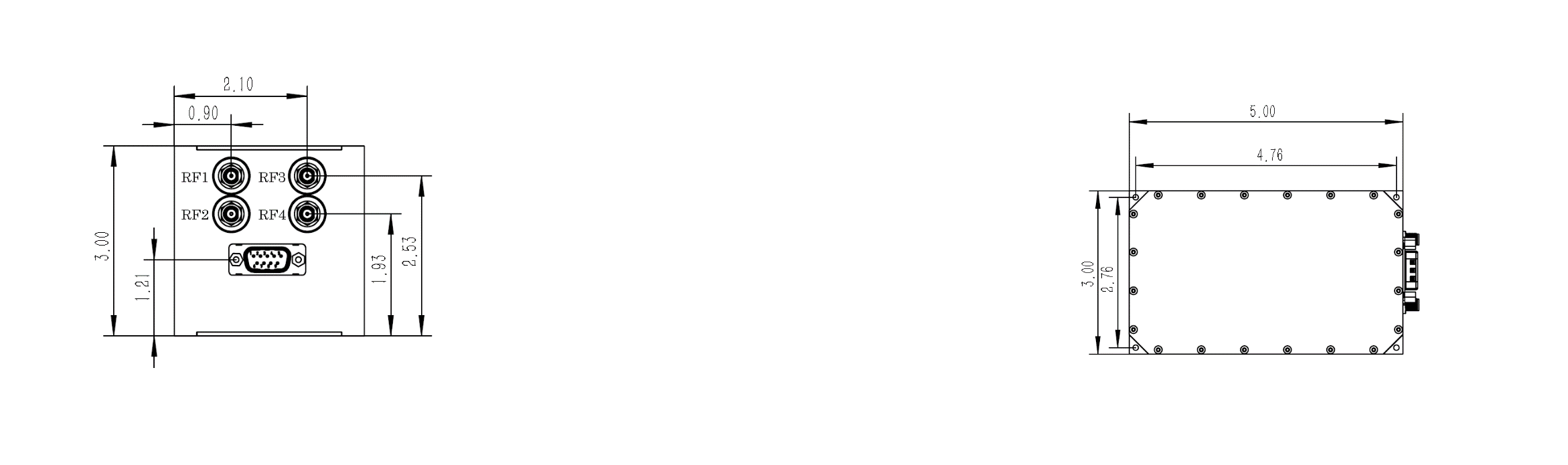

外形尺寸5inch × 3inch × 3inch

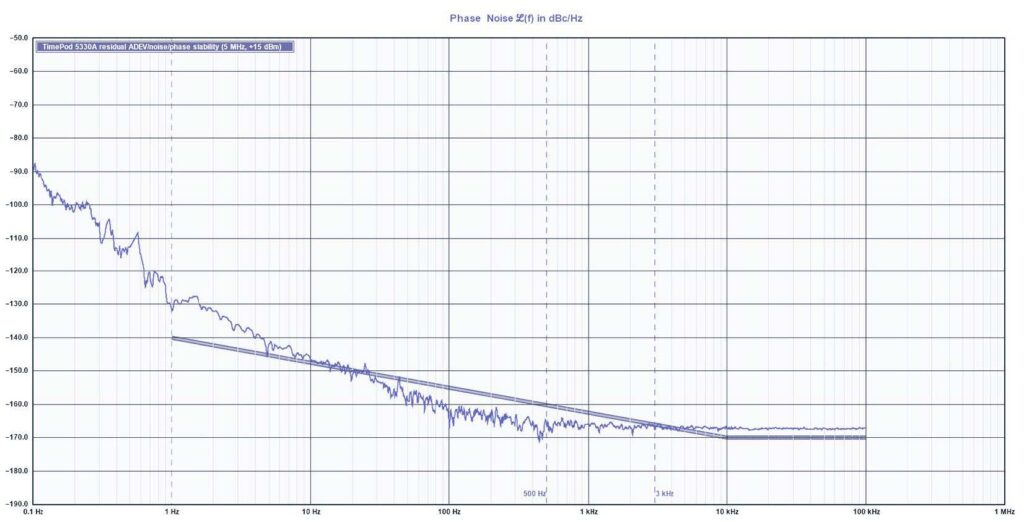

相位噪声典型值

频率稳定度典型值
