Плата синхронизации T220-X PXI

Узнайте о наших решениях для синхронизации ПК

Плата синхронизации T220-X PXI поддерживает различные входы и выходы опорных сигналов, которые могут использоваться в различных комбинациях в зависимости от потребностей для предоставления высокоточной информации о времени для компьютерной системы, а также могут использоваться для внешней синхронизации. Она поддерживает сигналы GPS, 1PPS и TOD в качестве входных сигналов опорного источника и выводит сигналы PTP, B-code, TOD+1PPS для внешней синхронизации. Плата передает информацию о времени и сигналы прерывания синхронизации на компьютер через интерфейс PXI для достижения синхронизации времени между программным временем компьютера и платой. Встроенный высокостабильный кристалл постоянной температуры, даже если отключить все источники опорного времени, внутренний высокостабильный кристалл платы может сохранять определенную точность времени в течение определенного периода времени для непрерывной работы, чтобы продолжать обеспечивать компьютерную систему более точными сигналами времени, и повысить надежность непрерывной работы продукта.

Области применения: научные исследования и измерения, связь, электроэнергетика, транспорт, промышленная автоматизация и т.д.

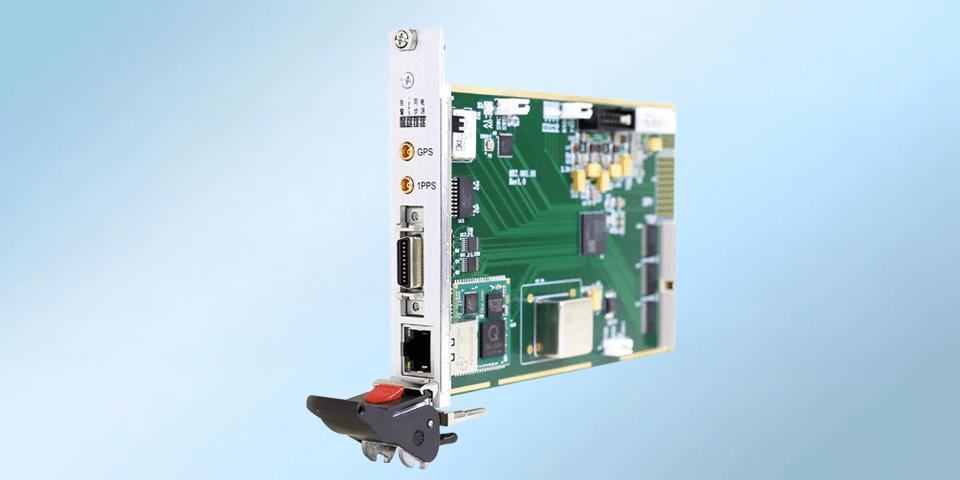

Плата синхронизации T220-X PXI

Основные характеристики

  • Поддержка GPS, Beidou приемник
  • Поддерживает B-код, 1PPS+Tod в качестве входов опорного источника.
  • Поддержка протокола IEEE-1588 V2 (внешняя синхронизация ведущего генератора)
  • Поддерживает GPS/BD, чтобы приручить кристаллы локального термостата
  • Поддерживает B-код, 1PPS+Tod, программируемый импульс внешней синхронизации
  • Поддерживает систему windows и обеспечивает богатый программный интерфейс.
  • Интерфейс PXI, совместимый с различными промышленными контроллерами
Datasheet T220-X PXI Timing Card

Основные характеристики

Характеристики продуктаНазвание спецификацииПараметры индикатора
Ссылка на время - GPS/BD2частотаЧастотная точка GPS L1, частотная точка Beidou2 B1
точный≤30ns(RMS)
разъемMCX
Импульс 1PPSномер маршрута (например, количество дорог)1 способ
ширина импульса50 нс
уровень мощности (эл.)LVTTL
Восходящий край (горного хребта)≤10нс
разъемSCSI
Программируемый импульсный выходномер маршрута (например, количество дорог)2-сторонний
уровень мощности (эл.)LVTTL
Сфера применения корректировок периодичности100us~1s
Диапазон ширины импульса200us~999900us
шаговый10 нс
разъемSCSI
Вход/выход - TODномер маршрута (например, количество дорог)1 способ
точный50 нс
уровень мощности (эл.)RS232
разъемSCSI
Выход - IRIG-Bномер маршрута (например, количество дорог)1 способ
уровень мощности (эл.)RS422
точный100 нс
формат кадраgjb2991-2008/ieee1344
разъемSCSI
PTP Дополнительнономер маршрута (например, количество дорог)1 способ
выпускаетIEEE1588 V2 (с задающим генератором)
Точность синхронизации100 мс (точка-точка)
парадигмаПоддержка 1Step и 2Step
протоколыПоддержка ETH, UDP, IPv4, IPv6, Telnet
разъем10/100/1000M Адаптивный RJ45
функциональность программного обеспеченияоперационная системаПоддерживает Windows 7 64/32 бит, Linux (может быть настроена для других операционных систем).
Предоставление функций и процедур тестирования драйверов и интерфейсов API
Интерфейс - PCIразмерыСтандартный размер PXI 3U
источник питанияИсточник питания для слота PXI
Локальный тактовый генератор - OCXOточность≤5E-12 зафиксировано и усреднено за 24 часа
степень стабильности≤5E-11/1s
старение≤5E-10/день
Физические и экологические параметрыразмерыСтандартная плата PXI Dimension Card
источник питанияИсточник питания для слота PXI
рабочая температура-40℃~+80℃
Температура хранения-55℃~+85℃
уровень влажности95% без конденсата

блок-схема системы
