医疗行业统一时间服务器整体解决方案

全院统一时间基准 · 医疗级高可靠授时体系

通过北斗/GPS 溯源、多协议授时和多层级冗余设计，构建贯穿全院的信息化统一时间系统，保障医疗业务安全、可追溯、可审计。

随着医院信息化建设的深入推进，HIS、EMR、LIS、PACS、监护系统、手术麻醉系统等业务平台大量依赖精确、统一的时间标签。时间不仅是医疗流程的顺序依据，也是电子病历、审计记录、监护数据、影像检查、安防系统等实现可追溯性的重要基础。

然而，在实际医院运行中，时间不统一的问题非常普遍：不同服务器和系统可能使用不同的时间源；设备之间因网络延迟、手动设置、未配置 NTP/PTP 等原因导致时间漂移；少数老旧设备甚至依靠内置晶振长期运行，偏差累积更为明显。这些问题会给医院带来一系列潜在风险，包括：这些差异会导致病历记录矛盾、影像与检验数据不匹配、监护曲线和手术事件错位，并给故障定位和审计检查带来困难。

随着电子病历、互联互通、等级保护等合规标准对“统一时间、可追溯”提出明确要求，医院迫切需要构建一套 独立、安全、稳定、全院统一的时间同步系统，以确保医疗业务连续性、数据可信度和审计合规性。

整体建设目标

全院统一时间基准

所有业务系统、服务器、终端、监护设备、影像设备共享同一时间源。

满足医疗法规与审计要求

电子病历、互联互通、等保等级保护均要求时间一致且可追踪。

高精度、可扩展

同时兼容 NTP / PTP / 1PPS / IRIG-B，满足从毫秒级到微秒级的不同业务需求。

多重冗余设计

时间源、授时设备、网络链路、客户端策略均具备容错能力，确保业务不受单点故障影响。

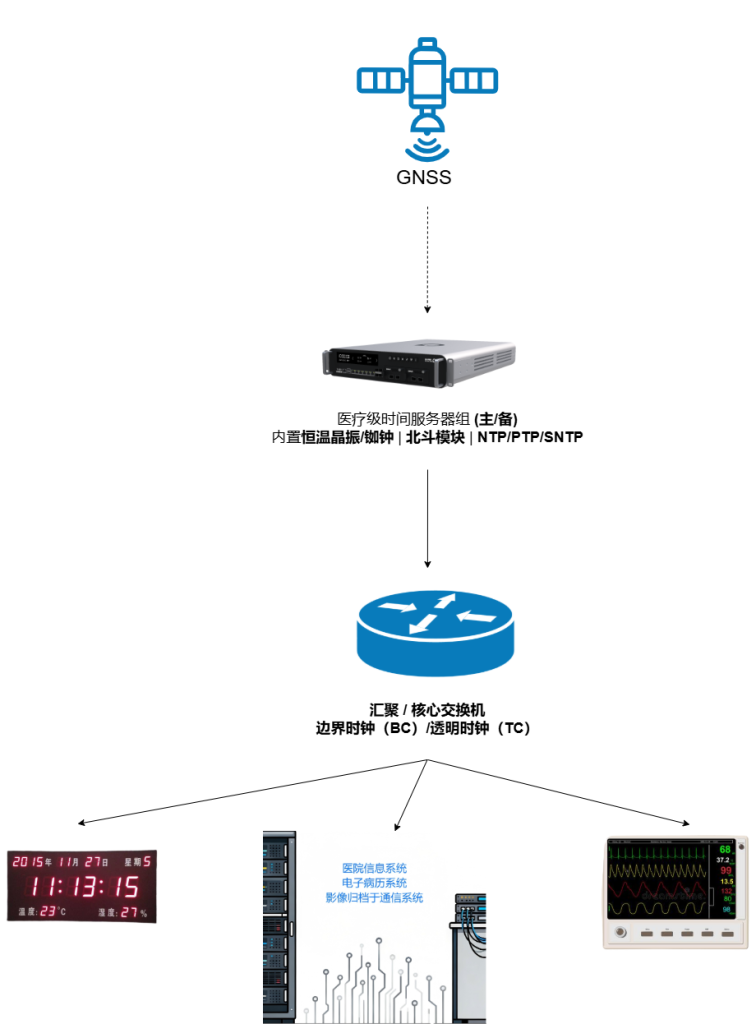

医疗行业统一授时系统架构（源 — 网 — 端 — 表）

1. 时间源（源）

  • 采用北斗或北斗+GPS 双模获取标准 UTC/北京时间；

  • 主时钟内置 OCXO、铷钟或铯钟，在掉星或干扰时仍可长时间保持高精度守时。

2. 时间网络（网）

  • 机房部署 2～3 台（或更多）医疗级时间服务器作为全院一级时间源；

  • 向各网段提供 NTP、PTP、SNTP 授时服务；

  • 大型医院可结合支持 PTP 的核心/汇聚交换机，构建 BC/TC 架构以提升 PTP 精度与稳定性。

3. 接入终端（端）

  • HIS、EMR、LIS、PACS、影像工作站等业务服务器通过 NTP/Chrony 同步；

  • 医疗设备（如 Mindray 监护仪）通过 SNTP 直接对时；

  • 高精度场景设备可通过 PTP、1PPS、IRIG-B 等方式接入。

4. 可视化时钟（表）

  • 在病房、走廊、护士站、手术室、急诊等区域部署网络子钟；

  • 所有电子表与系统时间保持一致，确保医护人员与患者看到的时间统一。

兼容新旧设备的多协议授时能力

医院里设备年代跨度大，新旧设备并存，因此时间服务器需要支持多种协议和接口：

NTP / SNTP
  • 覆盖绝大多数 IT 服务器、PC、Linux/Windows 系统、网络打印机等；
  • SNTP 兼容主流监护仪、麻醉机等床旁设备。
PTP（IEEE 1588）
  • 面向高精度场景，如手术室音视频、影像互联、科研平台；
  • 可结合支持硬件时间戳的交换机，做到微秒乃至纳秒级。
串口 TOD/ 1PPS / IRIG-B
  • 面向老旧大型设备或科研设备，通过同轴电缆 / 端子接入；
  • 抗干扰能力强，不依赖 IP 网络。

无缝融入医院建设的三种方式

新建 / 改扩建医院智能化工程
  • 作为“全院统一时钟系统”或“时间同步子系统”的核心设备；
  • 与弱电工程、机房工程、综合布线一起招标。
信息系统升级 / 集成项目
  • 作为 HIS/EMR/LIS/PACS 升级的配套基础设施；
  • 与 MDI（医疗设备集成）平台一起规划，把“时间统一”作为集成前提。
  •
特定科室项目
  • 在科室局部先行部署 PTP 与高精度时间系统，满足高清手术视频、融合监护等场景；
  • 后续再逐步向全院推广，实现“一套设备、多科室共用”。

典型部署模式

goal

  • 全院服务器、PC、关键设备时间统一，误差控制在毫秒级以内；
  • 消除单点故障： 任意一台时间服务器宕机或天线故障，业务终端无感切换，不发生时间跳变；
  • 满足电子病历审计、医保对账、日志追溯的基本需求；
  • 方案简单，信息科 1～2 人即可维护。

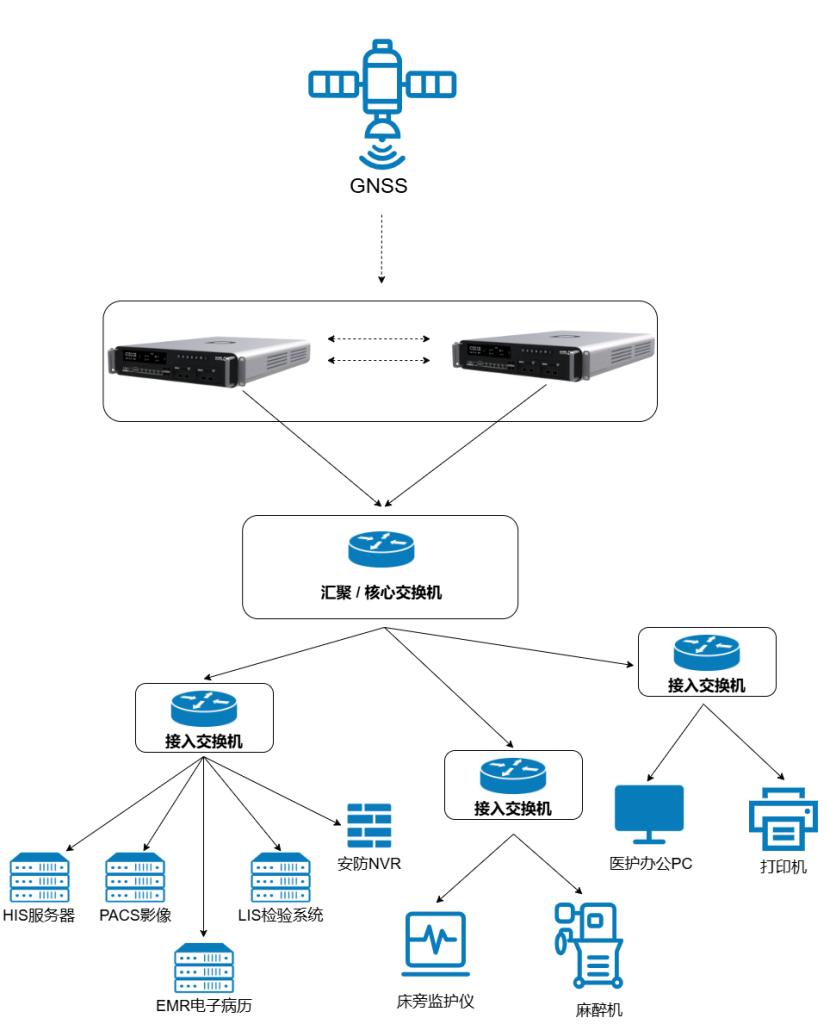

核心思路：

  1. 在数据中心机房部署 2 台 医疗级时间服务器（均为 Active 状态）；
  2. 两台服务器分别接入独立的 GNSS 天线（建议分别位于不同位置以防雷击或遮挡），作为两个独立的一级时间源（Stratum 1）下面接入医院核心/汇聚交换机；；
  3. 所有服务器、PC、网络视频平台、监控 NVR、支持 SNTP 的监护仪统一同时指向这两台服务器的 IP 地址；
  4. 不需要改动现有业务拓扑，只是在现有网络上新增两个“时间服务的 IP”。

利用 NTP 原生的“选钟算法”

  • 原理：NTP 客户端（无论是 Windows Time Service 还是 Linux NTPd/Chrony）天生具备处理多个时间源的能力。
  • 优势：当我们把两台服务器 IP 都填给客户端时，客户端会同时与两台服务器通信。如果其中一台突然断电或卫星失锁，客户端的算法会根据授时等级 (Stratum),延时 (Delay) cap (a poem) 抖动 (Jitter) 自动识别出该源“不可信”，并平滑地剔除它，只采用另一台的数据。

关键技术点

T830时钟服务器本身要“稳”
  • 外部：用北斗卫星做时间源，保证时间与国家标准一致；
  • 内部：有守时单元恒温晶振，在短时间（比如24小时）失去卫星信号时，时间偏差（漂移）很小，基本上是微秒级别，不影响业务。若选择守时单元铷种，即使是失去卫星信号几个月，也可以做到微秒的时间偏差。
T830的NTP 并发能力要足够
  • 小型医院虽小，但加上病区 PC、监护仪、打印机，NTP 客户端也容易成百上千；
  • 时间服务器需要支持“成百上千台设备同时问时间也不会卡”，避免监护仪报“找不到时间服务器”的错误。
T830兼容 SNTP 设备
  • 部分监护仪、麻醉机支持 SNTP，我们只需在其配置中填入时间服务器 IP 即可；
  • 时间服务器对 SNTP 请求完全兼容，无需单独适配。
T830提供基础的 Web 管理界面
  • 信息科可以在浏览器里看到当前卫星锁定状态、各NTP客户端时间偏差、NTP 授时服务状态，以及常规的系统资源监测等等；
  • 日常查看是否“有星、有偏差、有服务”，出问题时一眼可见。
T830预留 PTP / 物理接口做升级
  • 虽然当前小型医院用不到 PTP 微秒级精度，但设备支持 PTP、1PPS/IRIG-B 等接口，未来升级影像中心、手术室时，不需要换时间服务器，只需在新增设备侧开 PTP 即可。

实施步骤

对小型医院，我们建议采用“三步走”，力求一周内见效（从方案准备到全院切换，具体时间由院方节奏决定）

准备阶段
  • 确定时间服务器机房位置和 GNSS 天线走线（一般上楼顶或机房窗外）；
  • 在核心交换机上预留一个业务口和 IP 段；
  • 信息科列出需要同步的服务器和关键系统清单（HIS/EMR/LIS/PACS 等）。
上线阶段
  • 安装时间服务器与天线，完成收星调试，确认时间准确；
  • 先从非核心业务服务器开始配置 NTP，验证同步效果；
  • 再逐步扩展到 HIS、EMR、LIS、PACS、监控平台等核心系统；
  • 最后通知科室，在不影响业务的时间段，对部分 PC、监护仪进行时间源切换。
验证与交接
  • 抽查多台服务器和终端的时间，确保与时间服务器偏差在毫秒级或者亚毫秒级范围内；
  • 通过日志比对，验证“医嘱时间”“收费时间”“报告时间”已对齐；
  • 向信息科交接 Web 管理账号，培训如何查看状态、如何简单排障。

小型医院部署后的预期效果

部署统一时间服务器后，小型医院可以很快感受到这些变化：

日志时间“说话一致”：不同系统的日志可以按时间顺序串起来看，排查故障和应对检查更轻松。

病历、收费、检验、影像时间统一：医生不会再抱怨“报告 8:05 出来，怎么医嘱是 8:10 才开，看着就别扭”；对外出具病历复印件时，也更经得起推敲。

信息科“背锅”更少：很多模糊问题（临床说慢、财务说不对）可以通过统一时间和日志链条快速定位，不会总落在信息科身上。

为后续升级预留空间：等医院业务发展起来，需要升级智慧病房、数字手术室、远程会诊时，时间系统已经打好了基础，只需在局部加 PTP 和少量设备，即可平滑升级。

NTP 打底 + 重点科室 PTP 提升

中型医院的时间系统建设，我们建议采用一句话策略：

“NTP 全院打底，PTP 在关键科室先行升级。”

  • 全院所有服务器、通用终端继续以 NTP 为主（和小型医院类似）；
  • 对有明确高精度需求的科室（手术室、ICU、影像中心），在原有时间服务器基础上，开启 PTP 能力、配合少量支持 PTP 的交换机和终端设备，把精度从毫秒往微秒和纳秒收紧。

这样做的好处是：

  • 不用“一刀切”重构网络，改造量和风险可控；
  • 信息科和设备科可以先在一两个科室试点，把经验跑熟，再逐步扩展到全院。
  • 机房建议部署至少 三台时钟服务器（三台设备可满足NTP算法对“坏钟剔除”的最小数量要求，极大地提升抗干扰能力），支持：
    • 单北斗（可选北斗+ GPS 双模）授时，内置 恒温晶振（OCXO）/铷钟/铯钟做守时；
    • 同时输出 NTP / PTP、TOD、1PPS、10M、IRIG-B 等多种时间源；
    • NTP 服务：弃用传统的 VRRP 虚拟 IP 切换模式，采用客户端多源并发配置。全院核心交换机与业务服务器同时指向三台时间服务器 IP，由客户端 NTP 算法实时评估并剔除偏差较大的源，实现毫秒级的无感故障屏蔽。
    • PTP 服务：启用 IEEE 1588 BMCA（最佳主时钟算法）。三台设备互为候选主时钟GM，当前主时钟卫星失锁或故障时，网络内交换机和终端会自动根据优先级和时钟质量，平滑切换到下一台最优时钟，实现微秒级的无缝接替。”
  • 主时钟之间互为对时源，出现异常能自动切换或告警提示。

PTP 的高精度依赖于交换机的硬件支持（IEEE 1588 芯片）。考虑到升级全院核心网络成本过高且风险大，我们建议采用混合组网策略：

  • 全院骨干网（NTP 层）：现有的核心与汇聚交换机保持不变，继续承载 NTP 流量，满足全院 95% 的服务器和终端需求（毫秒级）。
  • 高精度业务域（PTP 层）：在手术室、影像中心等特定区域，部署或升级支持 PTP 的接入层交换机The
    • 方案 A（利旧）：如果现有汇聚交换机不支持 PTP 硬件时间戳，我们将这些高精度区域作为PTP 孤岛，时间服务器的 PTP 端口直接物理接入该区域交换机，物理旁路于核心网，避免核心网的拥塞干扰 PTP 精度。
    • 方案 B（新建）：在新建大楼中，建议采购支持 边界时钟（BC） 模式的汇聚交换机，实现端到端的全链路硬件打标。
  • 全光网手术示教/录播系统：针对支持 ST 2110 标准的编码器与摄像机，配置 PTP 客户端，实现帧级同步，保证多机位切换画面不撕裂、不黑屏；
  • 监护集中平台服务器：开启 PTP 功能以获得更低的时钟抖动，确保多台床旁设备汇聚的高频波形数据在时序上严格一致，辅助医生进行精准趋势分析；
  • 如 CT / MR 等影像设备支持 PTP / IRIG-B，则直接接入时间服务器或 PTP 网络。

中型医院实施重点与注意事项

PTP 协议对网络抖动极其敏感
  • 将时间服务器的 PTP 专用网口直接连接到手术室/影像中心的接入交换机上，形成一个独立的物理链路，不经过繁忙的医院核心网。这是实现微秒级同步成本最低、最可靠的方法。
  • 如果必须经过骨干网，必须在沿途所有交换机上为 PTP 报文（UDP 319/320 端口或二层组播）配置 最高优先级的 QoS 队列，确保时间报文“插队”优先转发，尽可能降低不支持 PTP 的老旧交换机带来的排队延迟。
与业务系统厂商协同
  • 在部署时间系统前，建议信息科统一发函或开会，通知各 HIS/EMR/LIS/PACS/手麻/重症系统厂商：
    • 医院将启用统一的内部时间服务器（提供 IP 地址）；
    • 要求后续上架、升级、售后时优先使用这个时间源，并关闭系统内硬编码的公网 NTP 地址。有条件的话可以更换为域名地址，这样后面设备改造则更加的方便容易。
  • 对于需要修改配置的旧系统，可以通过升级补丁或维护窗口集中处理。
子钟与科室显示
  • 根据《综合医院建筑设计规范》和《医疗建筑电气设计规范》，在挂号、门诊、收费、候诊区、手术室、病房走廊等位置宜设置子钟。
  • 中型医院在新建或改造弱电工程时，可以直接把网络子钟接入统一时间网络：
    • 病房、走廊子钟通过以太网 / 无线接入，统一从时间服务器取时；
    • 手术室内可用大屏时钟，配合手术录播系统统一时间。
中型医院建设后的收益

对中型医院来说，一套 NTP+局部 PTP 的时间系统，可以带来：

  1. 整体通过率提升
    • 在互联互通、电子病历评审中，审计日志的一致性、数据时间的可追溯性更容易达标；
  2. 关键科室“音画同步”
    • 手术录像时间与麻醉记录、监护数据可以精确对齐，事后复盘更清晰；
    • ICU 多参数监护集中展示时，波形对齐，不容易出现“一台快一台慢”。
  3. 运维工作量降低
    • 有统一的监控接口（SNMP/API），时间异常有告警，而不是等业务出故障才发现；
    • 系统/集成商来医院做升级、换服务器，只要按规范接入时间服务器即可，不用反复手工调时间。
多级 PTP + NTP 共存，覆盖多院区

这类医院的信息系统和网络结构异常复杂，单纯的“一个内网 NTP 服务器”已经远远不够，需要建设分层、多域、具备自愈能力的高精度时间网络The

  1. 全院统一 UTC 溯源链：从北斗/GPS → 核心 PTP 主时钟 → 边界时钟/透明时钟 → 服务器和设备 → 审计日志。
  2. NTP 与 PTP 共存：
    • NTP 服务覆盖绝大多数服务器与终端（简单、兼容好）；
    • PTP 服务覆盖需要微秒/纳秒精度的关键域。
  3. 多院区多主时钟协同：
    • 每个院区部署本地 PTP 主时钟（T-GM），统一从同一套或同等级的 GNSS/PRTC 源取时，互为备份；
    • 院区间通过专线或 MPLS VPN 保持时间一致。
  4. 高可用 + 运维可视化：
    • 主时钟双机、双电源、双网口冗余；
    • 完整的监控接口和可视化大屏，把时间变成可观察的资源。
北斗卫星时间源与T830型号主时钟层
多模冗余架构
  • 每个院区部署的主时钟集群采用独立路由策略。避免使用单一虚拟 IP 带来的单点故障风险（如 ARP 欺骗或广播风暴）。
  • 核心网络层直接与多台物理时钟建立三层路由连接，确保即使某个接入交换机故障，时间服务依然可通过其他链路送达。
多院区 GNSS / 北斗授时
  • 每个院区至少一套北斗/GPS 天线 + T830型号主时钟设备；
  • 对于重要院区，可考虑预留 ePRTC 能力（增强守时），在 GNSS 受干扰时保持长时间高精度。
T830型号主时钟设备（T-GM 类）
  • 支持 PTP（IEEE 1588v2）多 Profile（如电信等），并可配置为多个 PTP 域；
  • 同时提供 NTP 服务，向不支持 PTP 的设备和系统授时；
网络 PTP 分发层（BC / TC）
核心交换机作为 T-BC（边界时钟）
  • 每个院区核心交换机从本地主时钟取 PTP 时间，成为下游的上游；
  • 在不同 VLAN / 子网间转发 PTP 消息，同时修正自身驻留时间。
汇聚 / 接入交换机作为 T-TC（透明时钟）
  • 对穿越自身的 PTP 报文增加延迟补偿，使整体误差控制在微秒级甚至更低；
  • 对其他业务报文透明，不改变现有业务逻辑。
多域策略
  • 对手术中心、影像中心、科研集群分别定义不同 PTP 域号与优先级；
  • 避免不同业务域互相干扰，同时保证各自域内时间高度一致。
终端与业务系统层
科研计算 / AI 域
  • 采用支持硬件时间戳的网卡和 PTP 客户端，实现纳秒级控制；
  • 确保训练日志、推理日志与业务日志在时间轴上严格对齐，方便性能调优与问题定位。
高端医疗设备域
  • 对支持 PTP 或 IRIG-B 的影像设备、放疗设备、手术机器人等直接接入高精度时间；
  • 对只支持 NTP / SNTP 的老设备，利用时钟服务器 NTP 功能兼容。
传统信息系统域
  • HIS / EMR / LIS / PACS / 手麻等系统继续以 NTP 为主；
  • 通过数据库与应用日志，结合 PTP 域的精确时间，建立跨系统统一时间线The
大型医院典型落地场景
场景 1：手术室“黑匣子”
  • 病人入室、麻醉诱导、切皮、关键操作、结束关机等关键节点，都有：
    • 手术麻醉系统记录的事件时间；
    • 监护仪的波形与报警时间；
    • 手术视频录播的时间；
    • 手术室门口电子屏显示的时间。
  • 在统一时间系统下，这些时间完全对得上，出现手术事故或纠纷时，医院可以提供一条完整可信的时间线，提高举证能力。
场景 2：影像中心 + 区域影像平台
  • 本院的 CT / MR / DR / DSA 设备与 PACS 图像都使用统一时间；
  • 与上级医院或区域影像平台交换影像时，检查时间、阅片时间、远程会诊时间一致；
  • 有利于在互联互通测评中体现“数据可追溯、可共享、可复用”。
场景 3：科研与 AI 平台
  • 当医院建设自己的科研计算/AI 平台（如影像 AI、病理 AI、院内大模型训练）：
    • 统一时间能够保证不同数据源（HIS、EMR、检查、手术、随访）的时间戳一致；
    • 模型训练日志、推理日志与源数据事件可以一一对应，方便科研复现和审计。

运维与监控设计：让时间“看得见、管得住”

对于信息科来说，时间系统不是一个“装上就忘”的黑盒子，而是一个需要纳入日常运维体系的基础设施。

卫星授时状态
  • 可见/锁定卫星数量（北斗/GPS 显示）；
  • 当前 UTC 偏差、天线短路/断路告警。
授时服务状态
  • NTP 服务进程健康、请求量、客户端数量；
  • PTP 实例状态（域号、层级、主备切换情况）、偏差与抖动曲线。
设备资源状态
  • CPU、内存、存储使用率；
  • 守时（Holdover）状态是否开启。
告警与日志
  • 时间偏差超阈值告警（比如某段时间抖动异常）；
  • GNSS 丢星、切换、天线故障；
  • 主备切换、重启、配置变更。

采购与建设建议

为什么需要自建时间服务器，而不是继续用公网 NTP？

  • 合规要求：
    • 电子病历、互联互通、医保管理等制度，都要求数据操作有完整、可信的时间记录；
    • 用公网 NTP，医院无法控制其稳定性，也无法对其时间正确性承担法律责任。
  • 安全要求：
    • 等保0 强调内外网边界防护和最小暴露面，核心业务网不适合长期对外连公网时间源；
    • 自建时间系统可以完全在内网闭环运行。
  • 业务连续性：
    • 公网 NTP 中断或偏差增大时，医院无能为力；
    • 自建系统可以多源、多机房冗余，出现问题可以自己排查和修复。

投入主要包括：

  • 时间服务器设备（小型医院 2 台，中大型医院按院区配备）；
  • GNSS 天线固定和馈线（同轴电缆）穿线走线；
  • 支持 PTP 的交换机增量（仅限关键域）；

产出与收益：

  • 风险降低
    • 医疗纠纷中，时间证据链更完整，减少因“记录时间乱”带来的被动；
    • 审计、巡查、飞检时，日志和时间对得上，更容易通过。
  • 效率提升
    • 故障排查更快：日志能按时间串起来，而不是各看各的表；
    • 跨系统、跨科室的数据分析、科研课题更顺畅。
  • 可持续发展
    • 为未来数字化升级（智慧病房、手术室升级、远程会诊、科研平台）提前打好“时间地基”，避免将来再大动干戈重建底层。

常见问题解答（FAQ）

我们医院现在也能看时间，为什么还要上专门的时间服务器？

现在的时间大多来自各自的电脑、设备自带的表，谁快谁慢没人管。真正出了事情，比如医疗纠纷、审计检查，才发现“每个人的表都不一样”。时间服务器的作用，就是让全院从“各自看各自的表”，变成“所有人统一看同一只表”，并且这只表的时间有卫星和专用设备“背书”。

 PTP 主要用于两类场景：

  • 符合新标准的数字化手术室：如果您的新大楼采用了基于 IP 的 4K 视频传输方案（如 ST 2110），PTP 是必须的基础设施。
  • 高价值科研数据采集：比如需要做多模态 AI 训练的 ICU 重症数据中心。

我们的建议是：普通业务用 NTP 足够，涉及“视频流”和“大数据科研”的区域，预埋 PTP 能力。

完全不需要，也不建议这么做。我们遵循二八原则：

  • 80% 的通用区域（办公、门诊、护士站）：继续沿用现有的网络设备，使用 NTP 协议。NTP 对交换机没有特殊要求，您的老设备完全兼容。
  • 20% 的关键区域（手术室、科研平台）：如果这些区域需要微秒级精度，而现有交换机不支持 PTP 硬件特性，我们有两种低成本方案：
    1. 软件 PTP 模式：在不支持的交换机上跑 PTP，精度虽然达不到微秒，但仍优于 NTP（约 10-100 微秒级），在非核心骨干链路中，利用软件 PTP 模式可实现亚毫秒级（百微秒级）同步，足以满足一般的高清音视频需求，且无需更换硬件。。
    2. 局部加装：只在这些机柜顶端加装一台小型的 PTP 接入交换机（成本很低），构建一个小型的“高精度时间岛”，不需要动全院骨干网。

整体思路是兼容存量，照顾增量，逐步演进。

完全不会，反而更稳定。传统的“主备切换”模式（VIP）在切换瞬间往往会造成时间的“跳变”或短时中断。我们采用的是更先进的多机并联模式：

  • 终端全知晓：医院的关键设备和服务器会同时与所有时间服务器保持通信。
  • 自动优选：设备的内部算法会实时比较几个时间源的质量。如果某台服务器因卫星干扰导致时间由于偏差（Stratum 变大）或彻底宕机，终端设备会**“平滑地忽略”**它，继续使用其他正常的服务器。
  • 无缝过渡：整个过程对业务应用是完全透明的，不存在“切换动作”，因此也就消除了“切换震荡”带来的风险。

简单说，就是给这些工作提供一个“可靠的时间轴”。

  • 电子病历规范要求所有操作都要有精确时间戳；
  • 等保0 强调日志审计、事件追溯，需要时间一致；
  • 互联互通评测要求数据在不同系统之间能够统一对账、可重现。

没有统一时间，这些都只能“纸面上达标”；有了统一时间，才能真正做到“说得清、对得上、查得到”。
