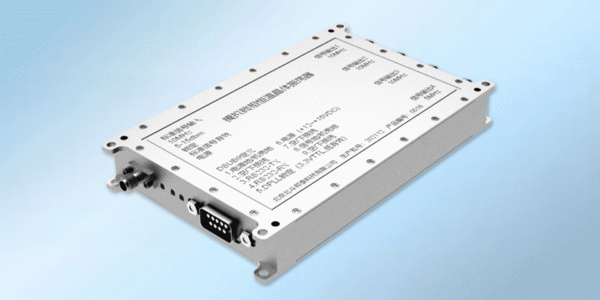

PLOA260模拟锁相恒温晶体振荡器

模拟锁相恒温晶体振荡器

PLOA260 是一款低噪声模拟锁相振荡器，采用北斗邦泰标准外形，集成高性能恒温晶振、数字锁相环和三路隔离放大器，可定制1路低相噪5MHz输出，锁定带宽约5Hz。其1Hz相位噪声和1s频稳随输入参考，远端噪声由本地晶振决定，适用于氢钟相位微跃器后端，可在提升相位噪声性能的同时保持氢钟的秒级稳定度。

PLOA260模拟锁相恒温晶体振荡器

模拟锁相恒温晶体振荡器

PLOA260 是一款低噪声模拟锁相振荡器，采用北斗邦泰标准外形，集成高性能恒温晶振、数字锁相环和三路隔离放大器，可定制1路低相噪5MHz输出，锁定带宽约5Hz。其1Hz相位噪声和1s频稳随输入参考，远端噪声由本地晶振决定，适用于氢钟相位微跃器后端，可在提升相位噪声性能的同时保持氢钟的秒级稳定度。

主要特性

  • 纯模拟低噪声锁相，内置超低噪声恒温晶振
  • 标准结构，高度仅19mm，可堆叠安装
  • DSUB9 连接器和SMA 射频连接器
  • 3 路10MHz 和可选1 路5MHz 输出
  • +12~+15VDC 供电
PLOA260数据手册

主要特性

测试项目条件技术指标
输入频率1 路 10MHz
输入功率范围5dBm~15dBm
输入准确度±2×10⁻⁷
输出频率输出3路10MHz 1路5MHz
数字锁相带宽3Hz~8Hz 定制
输出频率稳定度1s≦5×10⁻¹⁴
10MHz相位噪声dBc/Hz1Hz≤ -125
10Hz≤ -135
100Hz≤ -155
1kHz≤ -160
10kHz≤ -160
100kHz≤ -160
5MHz相位噪声dBc/Hz【可选】1Hz≤ -130*
10Hz≤ -141
100Hz≤ -161
1kHz≤ -166
10kHz≤ -166
100kHz≤ -166
工作温度-20℃~+70℃
存储温度-55℃~+125℃
电源+12V~+15V
开机电流≦0.8A
静态电流≦0.5A
本体尺寸138mm×86mm×19mm

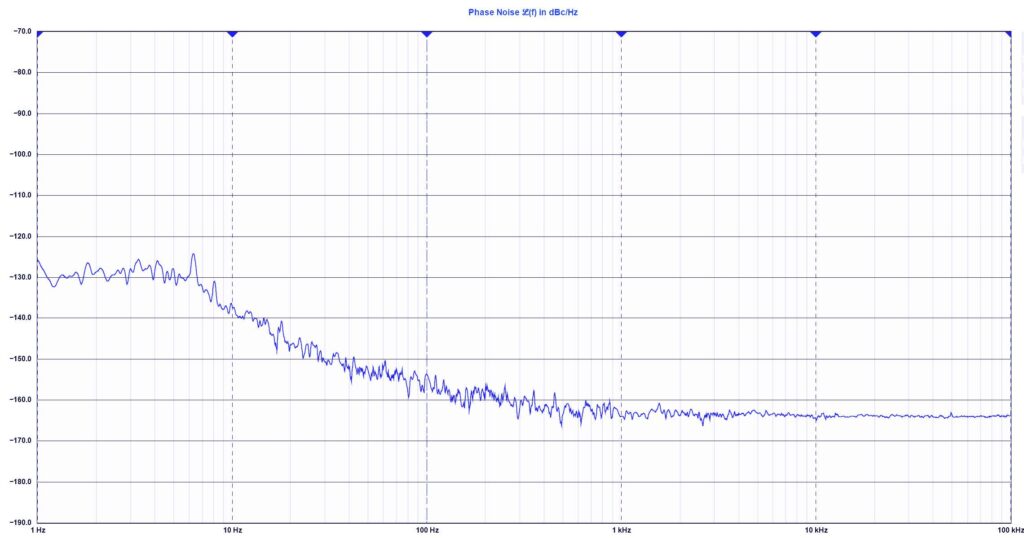

相位噪声典型值

频率稳定度典型值
