变电站 / 升压站 时间同步解决方案
站控层—间隔层—过程层三层统一时间基准，覆盖保护、测控、录波、SOE、PMU与远动全站授时对象。
变电站时间同步场景痛点
事故分析最棘手的不是缺少数据，而是数据对不上。变电站需要一套覆盖全站各层级、各接口类型的统一时间基础设施。
1、保护装置与故障录波器时间偏差
保护动作时刻与COMTRADE文件波形时标存在数十毫秒偏差，无法确定录波波形是否对应保护启动时刻，直接影响故障测距与动作行为评价。
对策：保护和录波同源获取IRIG-B DC信号，波形每一个采样点与保护动作时刻精确对应。
2、SOE事件时标不准，开关变位顺序模糊
SOE装置记录的开关变位事件时标偏差导致母联开关变位排在线路之后，故障隔离范围和保护配合逻辑评估依赖”经验推断”，可能得出错误结论。
对策：SOE通过IRIG-B获取统一时间基准，事件时标毫秒级精确，开关变位顺序与物理过程严格一致。
3、测控、监控后台与远动装置时间不一致
同一事件在测控遥信、后台告警、远动上送数据中出现三个不同时间，调度端无法构建全网统一事件序列，影响事故追忆和变电站运行评价。
对策：站控层、间隔层、远动通道从同一主时钟获取时间，上送调度数据携带同源时标。
4、GNSS异常或主备切换不可见
天线损坏或信号被遮挡后自动切入守时但无任何告警，数周后才发现保护装置时标已严重漂移——时间系统变成”黑盒”，隐性失效期间所有时标均不可信。
对策：GNSS状态、守时剩余、主备角色及端口输出状态实时上送监控后台，异常主动告警，拒绝黑盒运行。
分层设备与授时对象
覆盖站控层、间隔层、过程层各型设备，提供适配常规站、智能站与技改站的多协议授时方案
站控层 / 间隔层 / 过程层分区授时板
变电站页面以站内三层结构组织信息：每一层有不同设备、协议和验收重点，避免把全站简单写成一张 NTP 设备清单。
站控层
面向监控后台、远动、通信网关和日志审计，重点保证告警和远动上送时标一致。
间隔层
面向保护、测控、录波、SOE 和 PMU，重点保证保护动作和录波波形可严格对应。
过程层
面向智能终端、合并单元和过程层交换机，重点保障智能站采样和跳闸报文同步。
方案架构

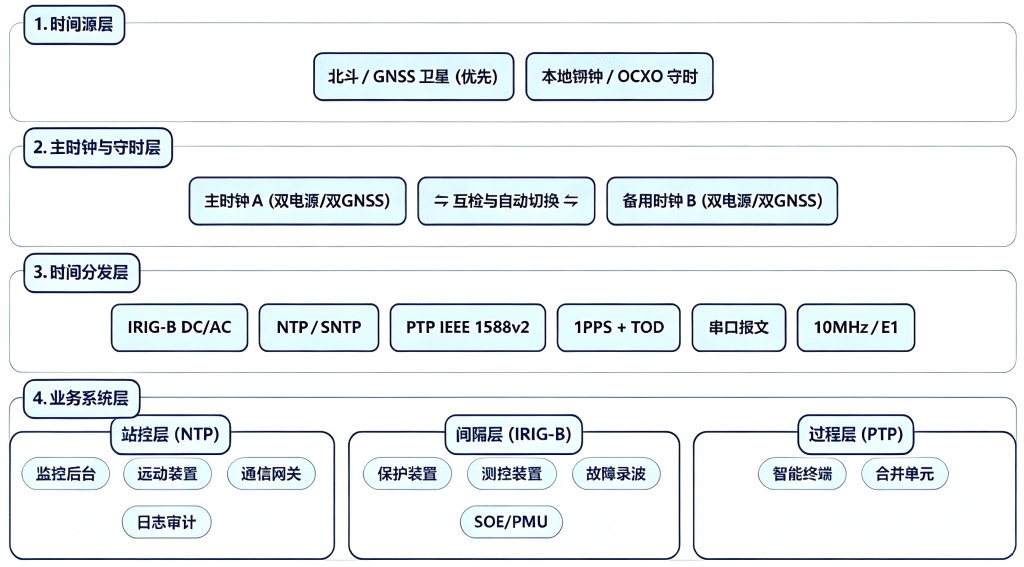

四层架构设计，独立监测链路，覆盖站控层、间隔层、过程层全站各层级设备
贯穿式监测与告警链路
硬接点 / SNMP / SYSLOG / 104 / 61850：
- GNSS 天线状态
- 锁定卫星数量
- 当前时间源
- 主备角色切换记录
- 守时状态 / 超差告警
- 端口输出状态
- 电源状态监测
分区与层级授时设计
接口矩阵（简化版）
方案价值
事故分析有据可查
全站保护和SOE统一基准记录，保护动作顺序与物理过程一致，不再依赖经验推断。
系统状态主动感知
GNSS状态、守时精度、主备角色实时上送监控后台，从"被动发现"变为"主动感知"。
录波与PMU数据统一对齐
录波波形每个周波与保护动作时刻精确对应，PMU相角数据与事件序列关联，深度分析更可信。
并网验收闭环
主备切换、守时保持、端口验证形成可追溯记录，交付完整测试报告，支撑并网验收闭环。
调度上送时标可靠
远动装置统一步调，上送调度主站的数据携带可靠同源时标，支撑电网级故障分析和运行评价。
新老设备兼容
同时输出IRIG-B、NTP、串口、脉冲等，存量保护与新建智能设备各取所需，保护存量投资。
主备冗余、北斗优先与本地守时
枢纽变电站停电可能导致下游大面积失压，时间同步系统作为基准设施必须消除单点故障风险。

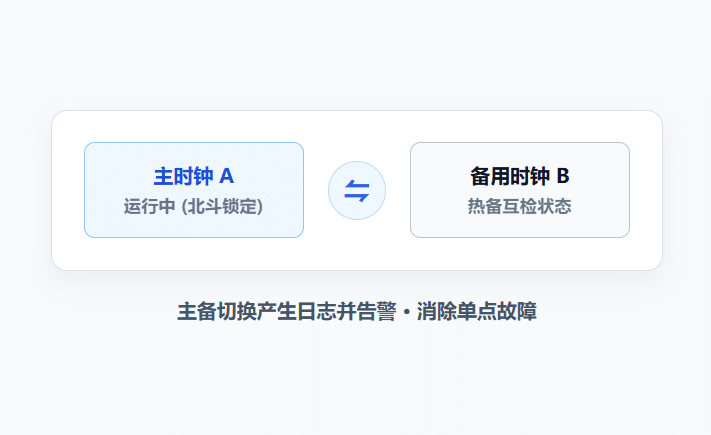

1+1 主备双重化：配置主时钟A和备用时钟B，双电源(不同馈线)、双GNSS天线、多网口。主备光纤互检，故障自动无缝接管，切换时间不影响保护装置正常运行。
北斗优先多模：支持北斗二代/三代，可配置为北斗单模或多模并行接收，提升抗干扰能力。
GNSS丢失本地守时：雷雨或干扰导致卫星丢失时，内置铷原子钟或OCXO无缝切入守时状态。期间保护动作、录波波形、SOE和PMU数据时间保持连续可用。
状态监测与告警上送（拒绝"黑盒"运行）
告警上送方式：支持 硬接点（干接点）、SNMP Trap、SYSLOG、DL/T 634.5104 或 IEC 61850。让时间系统状态纳入站内日常监控与运维体系。
- GNSS 天线状态 (开路/短路)
- 卫星锁定数量与信号质量
- 当前时间源 (北斗/守时)
- 主备角色及切换事件记录
- 守时状态与守时超差告警
- 端口输出异常中断
- 电源故障
- 时间跳变越限
实施与交付流程
交付的不是一台设备，而是一套可测试、可验收、可运维的时间同步基础设施
分层梳理
按站控层、间隔层、过程层核对设备、接口、精度和继电器室位置。
主备部署
完成主备时钟、天线、防雷、双电源和守时能力配置。
站控接入
接入监控后台、远动、通信网关和日志系统，验证 NTP 状态。
间隔校验
逐屏柜校验 IRIG-B 输出、保护动作时标、SOE 和录波一致性。
过程验证
对智能终端、合并单元和 PTP 网络做高精度验证并形成报告。
常见问题
变电站的SOE（事件顺序记录）为什么对时间同步要求特别高？
SOE装置的核心功能是按时间顺序记录开关变位和保护动作事件。如果时间同步偏差超过SOE的分辨率要求（通常为1ms或更高），开关动作的先后顺序就可能被错误记录——这将直接影响对”是保护正确动作还是断路器本身故障”的判断。变电站时间同步通常要求IRIG-B DC码（μs级精度）接入SOE装置，确保事件记录的时间顺序与物理过程完全一致。
智能变电站和常规变电站在时间同步上有什么不同？
常规变电站以IRIG-B和串口报文为主，间隔层设备通过电缆连接，时间同步架构相对简单。智能变电站增加了过程层合并单元和智能终端，需要通过PTP（IEEE 1588v2）实现网络化高精度时间同步。方案需同时兼顾两者——对存量常规设备保持IRIG-B/串口兼容，对智能站过程层提供PTP支持，确保新老设备在同一时间基准下协同运行。
变电站保护装置的IRIG-B对时中断后有什么影响？
保护装置通常具备短时间的内部时钟保持能力（一般为数小时），但IRIG-B中断超过一定时间后，保护事件时标将逐渐漂移。在多级保护配合的复杂故障中，时标偏差可能导致保护动作顺序分析产生歧义——例如无法判断是主保护还是后备保护先动作。因此方案强调主备时钟冗余+GNSS丢失后本地守时+端口输出状态监测，确保IRIG-B信号的连续性和可靠性。
变电站的远动装置上送调度主站的数据时标有什么要求？
调度主站需要变电站上送的遥信、遥测和SOE数据带有准确时标，用于全网状态估计、事故分析和AGC控制。如果远动装置的时间与调度主站不一致，可能导致调度员看到的开关变位顺序与实际不符，进而影响故障判断和处置决策。方案通过NTP或IRIG-B为远动装置提供统一时间基准，确保上送数据时标与站内其他设备同源。
获取变电站时间同步方案
无论您是面临老站技改、新建智能站并网验收，还是新能源升压站建设，北斗邦泰的工程专家随时为您提供专业建议。构建一套覆盖站控层、间隔层和过程层的坚固时间基础设施，让全站事件在一条时间线上说话。
提交清单时建议提供：
- 变电站电压等级和类型
- 间隔层设备类型和数量
- 现有对时接口（IRIG-B/NTP/串口）
- 是否涉及智能站过程层
- 是否需要与调度主站时间同步
